AMD 發表配備雙 GPU 的頂級繪圖卡產品「ATI Radeon HD 4870 X2」

　　AMD 於美國當地時間 12 日發表配備雙繪圖處理器（GPU）的 2 款頂級繪圖卡產品「ATI Radeon HD 4870 X2 / 4850 X2」，提供較單 GPU 頂級產品加倍的處理效能。

　　Radeon HD 4870 X2 / 4850 X2 在單張主板上配置 2 個 Radeon HD 4870 / 4850 GPU，並透過 CrossFireX 技術進行並列處理，提供最高 2.4TFLOPS 的浮點數處理效能。

ATI Radeon HD 4870 X2

　　Radeon HD 4870 X2 / 4850 X2 採用與 Radeon HD 4870 / 4850 相同的 55nm 製程 RV770 GPU，晶片尺寸合計 520 mm²，配備 800 × 2 組串流處理器與 1GB × 2 繪圖記憶體。

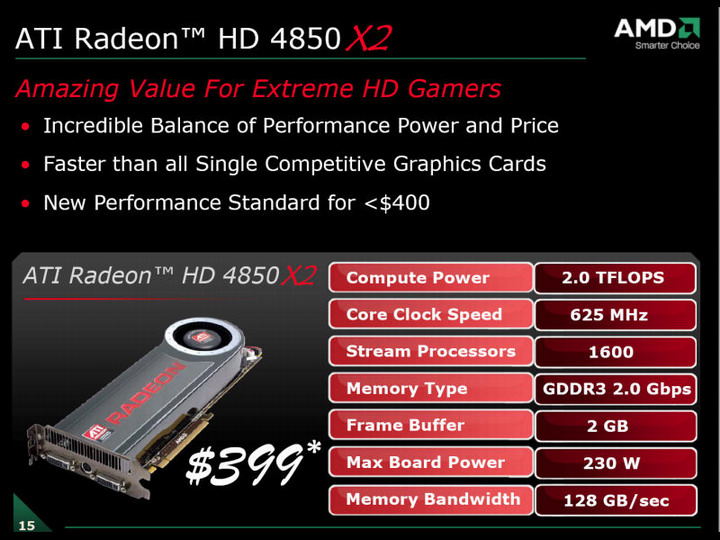

Radeon HD 4870 X2 規格	Radeon HD 4850 X2 規格

　　透過雙 GPU 並列處理，Radeon HD 4850 X2 / 4870 X2 將浮點數運算效能提升至單 GPU 產品 2 倍的 2.4 / 2.0 GFLOPS。最大耗電量 286 / 230 瓦，皆採雙插槽散熱設計。可透過 CrossFireX 介面串接 2 張繪圖卡共 4 個 GPU 進行並列處理，進一步提升處理效能。

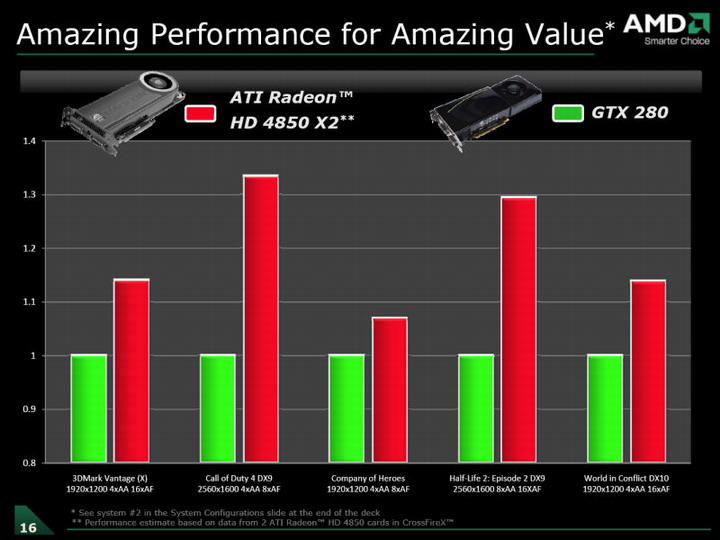

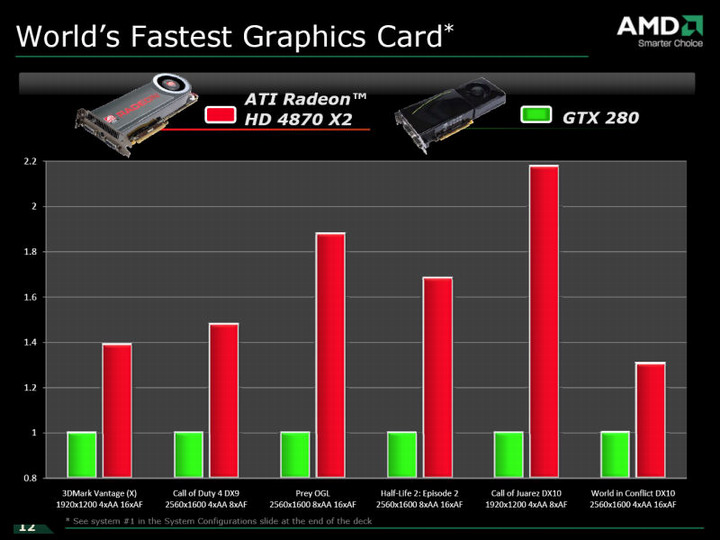

Radeon HD 4870 X2 效能測試數據	Radeon HD 4850 X2 效能測試數據

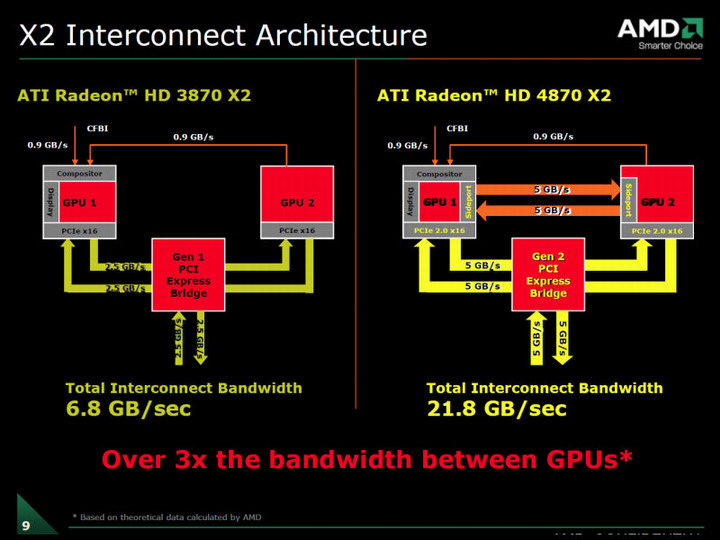

　　為了提升雙 GPU 的並列處理效能，Radeon HD 4870 X2 / 4850 X2 除了將外部匯流排由 PCI Express 1.0 的 5GBps 提升為 PCI Express 2.0 的 10GBps 之外，並增設了 GPU 互連專用的 Sidepor 匯流排，額外提供 10GBps 的互連頻寬，總互連頻寬為 Radeon 3870 X2 的 3 倍。

總互連頻寬擴增為 Radeon 3870 X2 的 3 倍

　　Radeon HD 4870 X2 / 4850 X2 自即日起開始出貨，Radeon HD 4870 X2 預估零售價 549 美元（約 17120 元），Radeon HD 4850 X2 預估零售價 399 美元（約 12440 元）。

規格	Radeon HD 4870	Radeon HD 4850	Radeon HD 3870
晶片代號	RV770	RV770	RV670
製程	55nm	55nm	55nm
電晶體數	9.56 億 × 2	9.56 億 × 2	6.66 億 × 2
核心時脈	750MHz	625MHz	825MHz
處理效能	2400GFLOPS	2000GFLOPS	1000+GFLOPS
系統匯流排	PCI Express 2.0 ×16	PCI Express 2.0 ×16	PCI Express 1.0 ×16
DirectX 版本	10.1	10.1	10.1
記憶體類型	GDDR5	GDDR3	GDDR3
記憶體時脈	3.60GHz	2.00GHz	1.80GHz
記憶體匯流排	256bit × 2	256bit × 2	256bit
記憶體頻寬	230.00GBps	128.00GBps	115.20GBps
記憶體容量	1GB × 2	1GB × 2	512MB × 2
串流處理器	800 × 2	800 × 2	320 × 2
材質處理單元	40 × 2	40 × 2	16 × 2
後端成像單元	16 × 2	16 × 2	16 × 2
統合影片解碼器	UVD2	UVD2	UVD
ATI PowerPlay	有	有	有
耗電量	286W	230W	196W
預估零售價	549 美元	399 美元	－
