NVIDIA 推出克普勒架構高階繪圖卡「GeForce GTX 670」提供高性價比選擇

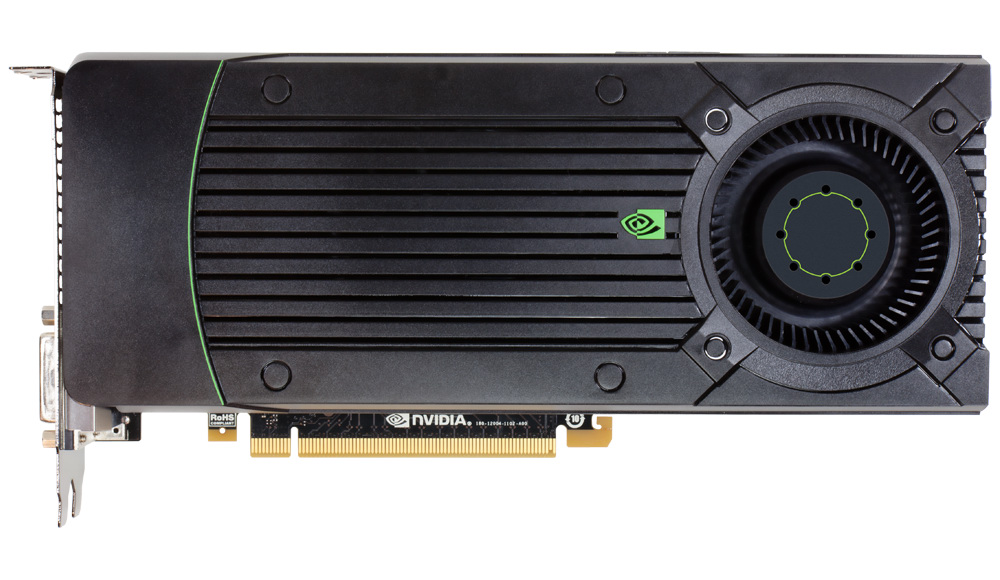

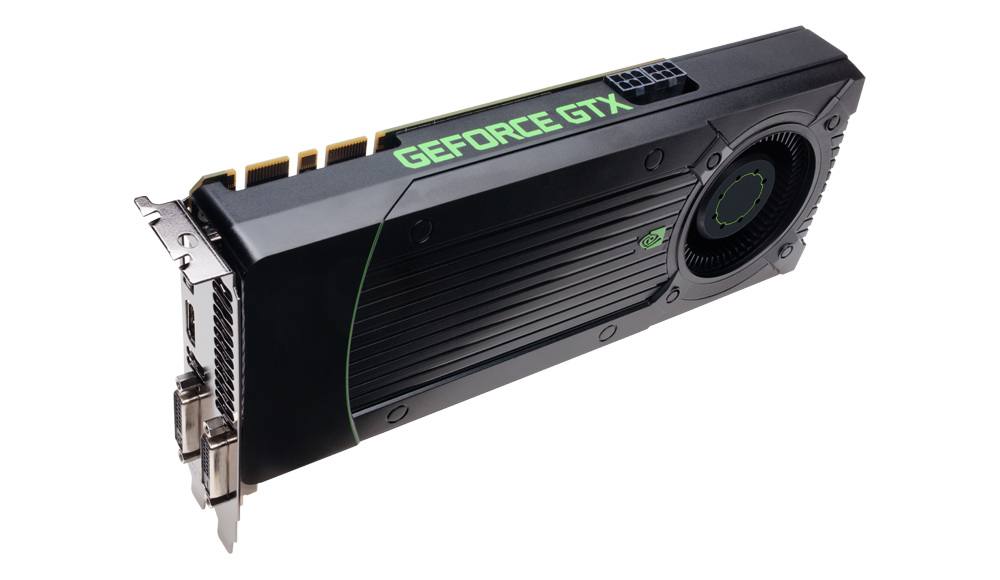

　　NVIDIA 日前宣布推出支援 Direct X 11.1 的新一代克普勒（Kepler）架構高階繪圖卡產品「GeForce GTX 670」，以近似單繪圖處理器頂級產品的規格與較低廉的價格，提供玩家高性價比的新選擇。

　　GeForce GTX 670 是採用克普勒架構的 GeForce 600 系列繪圖卡的高階產品，採用與頂級品 GeForce GTX 680 相同的 GK104 繪圖處理器核心，透過削減處理單元與降低運作頻率進一步降低耗電量。


　　相較於 GeForce GTX 680 來說，GeForce GTX 670 削減了 8 組 SMX 其中 1 組，包含 CUDA 核心與材質貼圖單元等處理單元數量減少 12.5 ％。晶片運作頻率（標準 / 增幅）降低約 9 ％。繪圖記憶體容量與頻寬維持不變。熱設計功率（TDP）則是降低約 13 ％，來到 170 瓦。


【GeForce GTX 670 / 680 規格比較】

規格	GeForce GTX 670	GeForce GTX 680
晶片代號	GK104	GK104
晶片製程	台積電 28 奈米	台積電 28 奈米
電晶體數	35.4 億	35.4 億
晶片面積	294mm^2	294mm^2
晶片頻率（標準）	915MHz（91.0 ％）	1006MHz
晶 片頻率（增幅）	980MHz（92.6 ％）	1058MHz
CUDA 核心數	1344（87.5 ％）	1536
CUDA 核心頻率	915Mhz（91.0 ％）	1006MHz
材質處理單元數	112（87.5 ％）	128
材質填充率	102.5GTps（79.6 ％）	128.8GTps
ROP 單元數	32	32
繪圖記憶體	2GB GDDR5	2GB GDDR5
記憶體頻率	6008MHz	6008MHz
記憶體匯流排	256bit	256bit
記憶體頻寬	192.26GBps	192.26GBps
熱設計功率	170 瓦（87.2 ％）	195 瓦
閒置耗電量	15 瓦	15 瓦
外部電源接頭	6 Pin + 6 Pin	6 Pin + 6 Pin

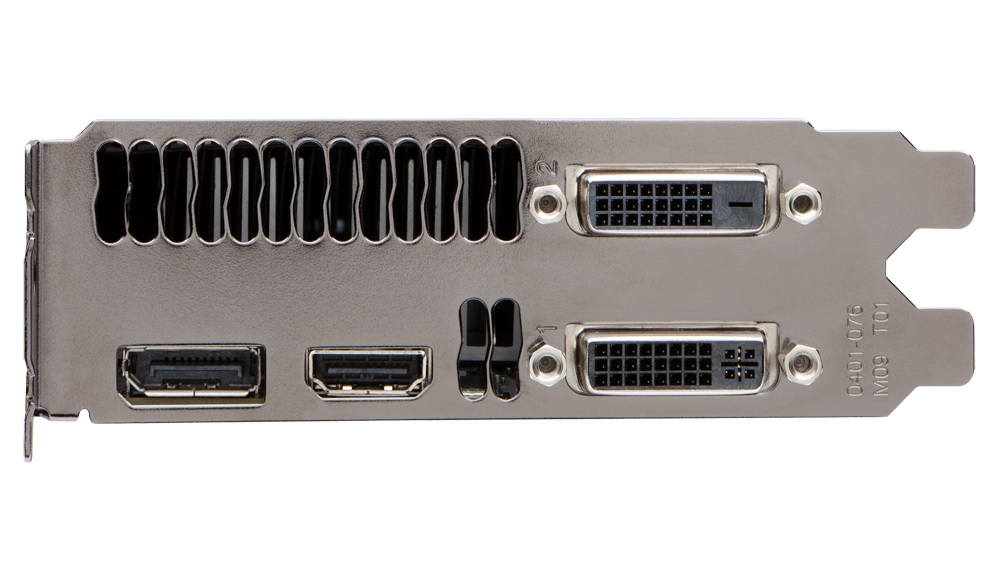

影像輸出端子	Dual-Link DVI-D × 2 DisplayPort 1.2 × 1 HDMI 1.4a × 1	Dual-Link DVI-D × 2 DisplayPort 1.2 × 1 HDMI 1.4a × 1
螢幕輸出	4	4
匯流排介面	PCI-Express 3.0	PCI-Express 3.0
3D 立體顯示	3D Vision Surround	3D Vision Surround
DirectX 版本	11.1	11.1

　　NVIDIA 表示，GeForce GTX 670 的遊戲效能比最接近的產品產品快 45 ％ 以上，耗電量減少約 18 ％，在 25 款全球熱門的遊戲與效能測試標準中，與競爭對手較高價的旗艦產品不相上下。


　　NVIDIA GeForce GTX 670 繪圖卡即日起透過 ASL、華碩、七彩虹、精英、EVGA、耕昇、Galaxy、技嘉、Innovision 3D、捷波、麗臺、微星、同德、Point of View、PNY、旌宇 及 Zotac 等全球各大顯示卡廠商銷售。建議售價為 399 美元起（約新台幣 11782 元）。
