iFixit 公布 Xbox One 與新 Kinect 拆解報告 一窺次世代新主機內部構造

(GNN 記者 Sam 報導) 2013-11-23 00:57:23

  以拆解最新 3C 硬體產品評估維修性聞名的 iFixit,今(22)日配合微軟 Xbox One 主機的首賣,刊出了 Xbox One 主機以及標準配備的新 Kinect 感測器的拆解報導,深入探索這款次世代主機的內部構造。

  Xbox One 的外殼直接以卡榫組合。開啟上蓋後就能看到包覆內部零組件的金屬殼,無線網路模組配置在金屬殼外,採用的是 Marvell 的 IEEE 802.11a/g/b/n 無線網路整合晶片,另外還有 1 組揚聲器。

  • 底部的墊片底下沒有隱藏螺絲孔

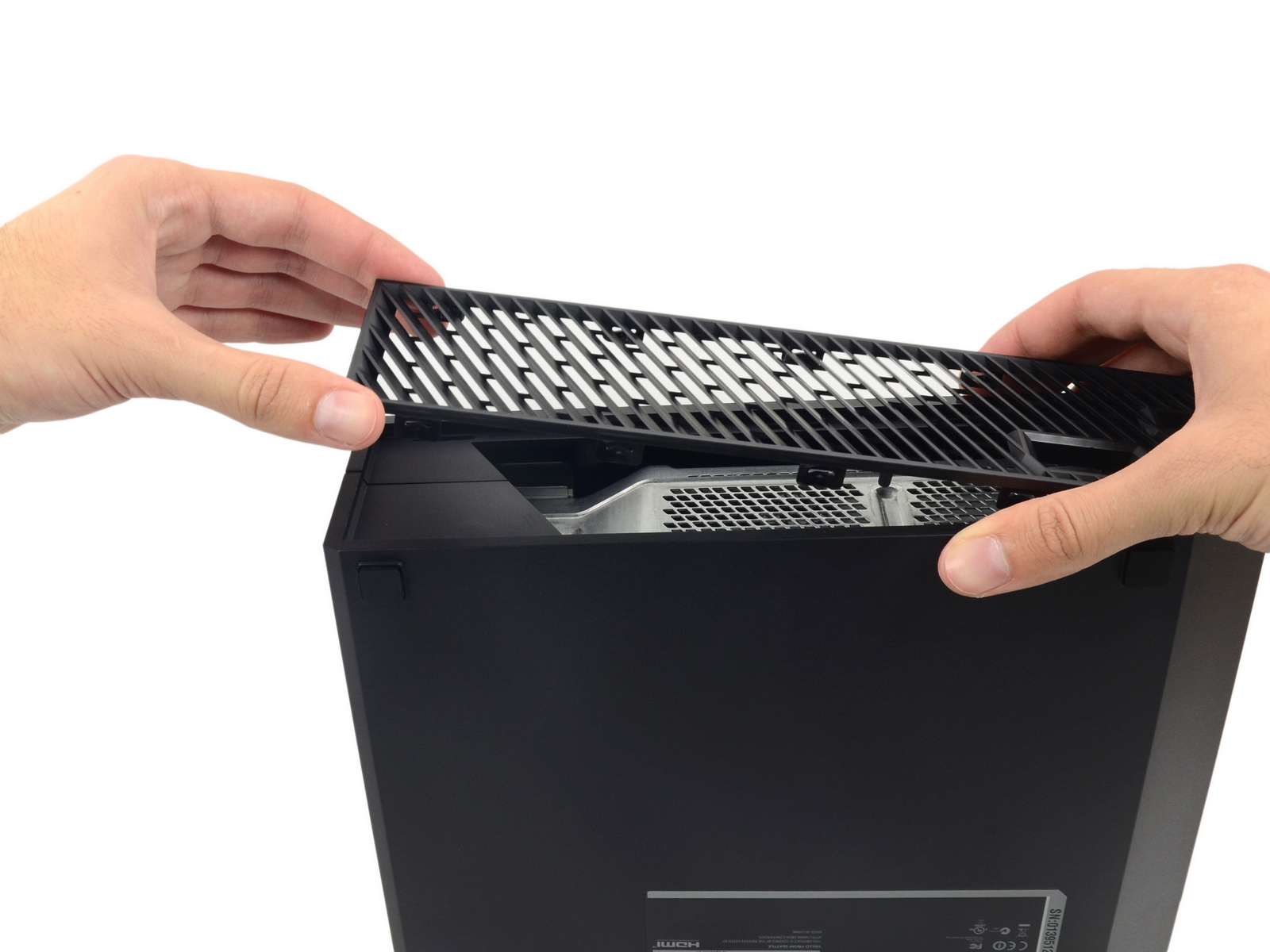

  • 外殼採用卡榫組合,先從側板拆起

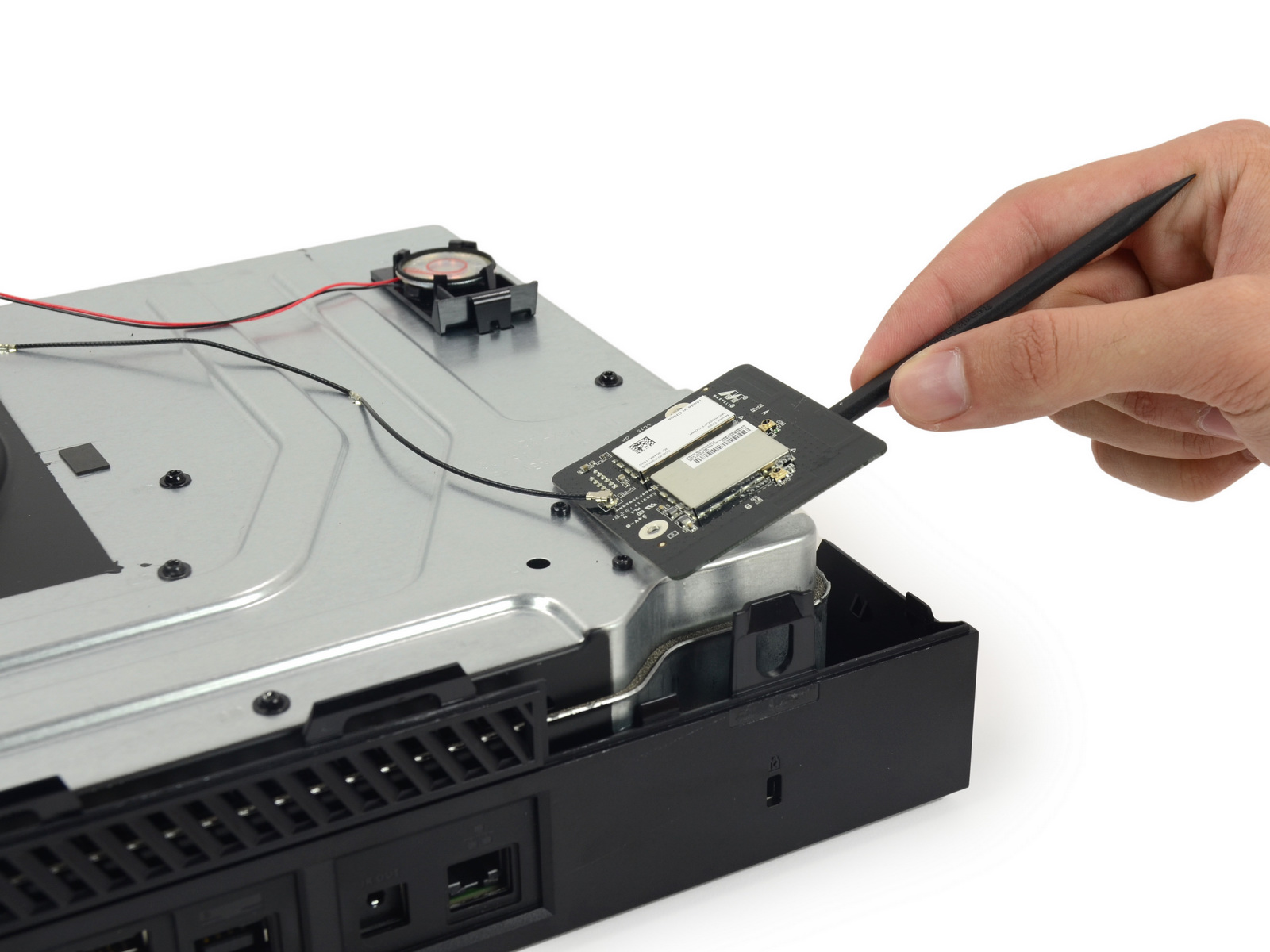

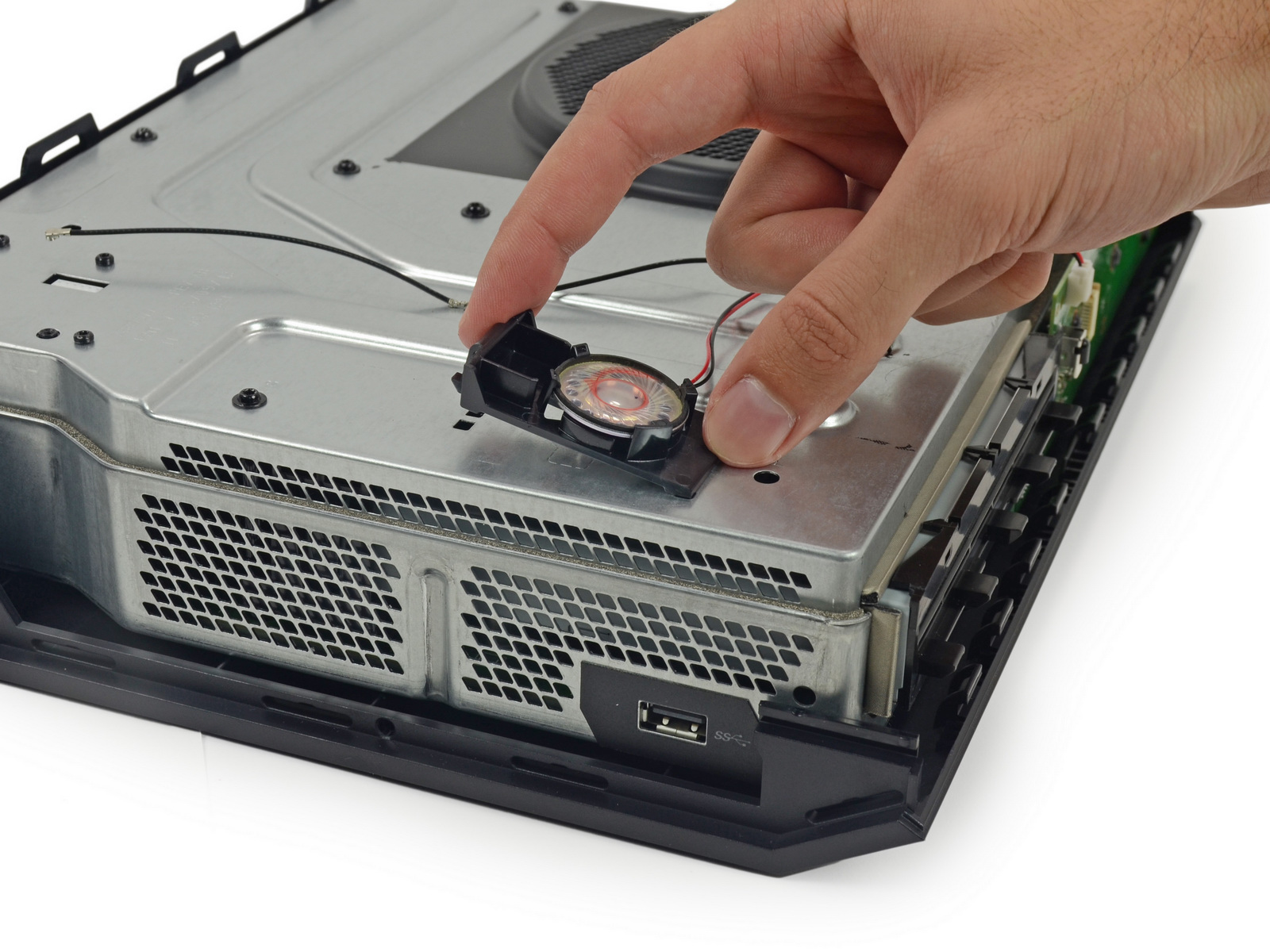

  • 無線網路模組與揚聲器位於金屬殼外側

  打開金屬殼上蓋之後,就能看到構成 Xbox One 系統的幾個主要原件,包括光碟機、硬碟機、散熱器與主機板。光碟機採用飛利浦建興數位科技(PLDS)提供的 6 倍速 BD-ROM 光碟機。硬碟機採用三星提供的 500GB 5400rpm SATA II 2.5 吋硬碟機。散熱器採用直徑 112mm 的風扇搭配銅底熱導管的散熱片,採用下方進氣上方排氣的氣流走向,廢熱會從主機正上方的散熱孔排出。

※ 三星硬碟機部門目前隸屬於希捷科技(Seagate Technology)旗下

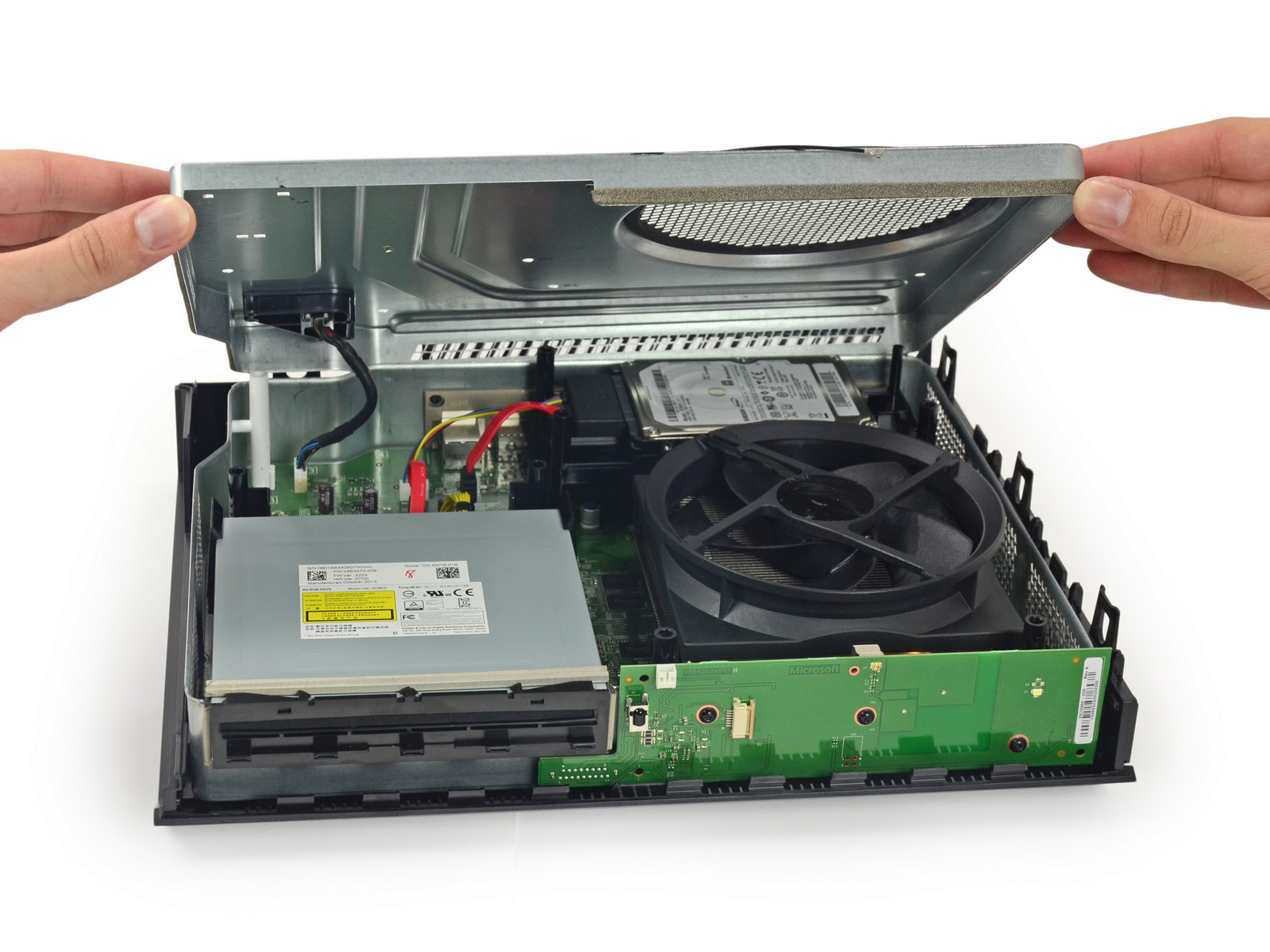

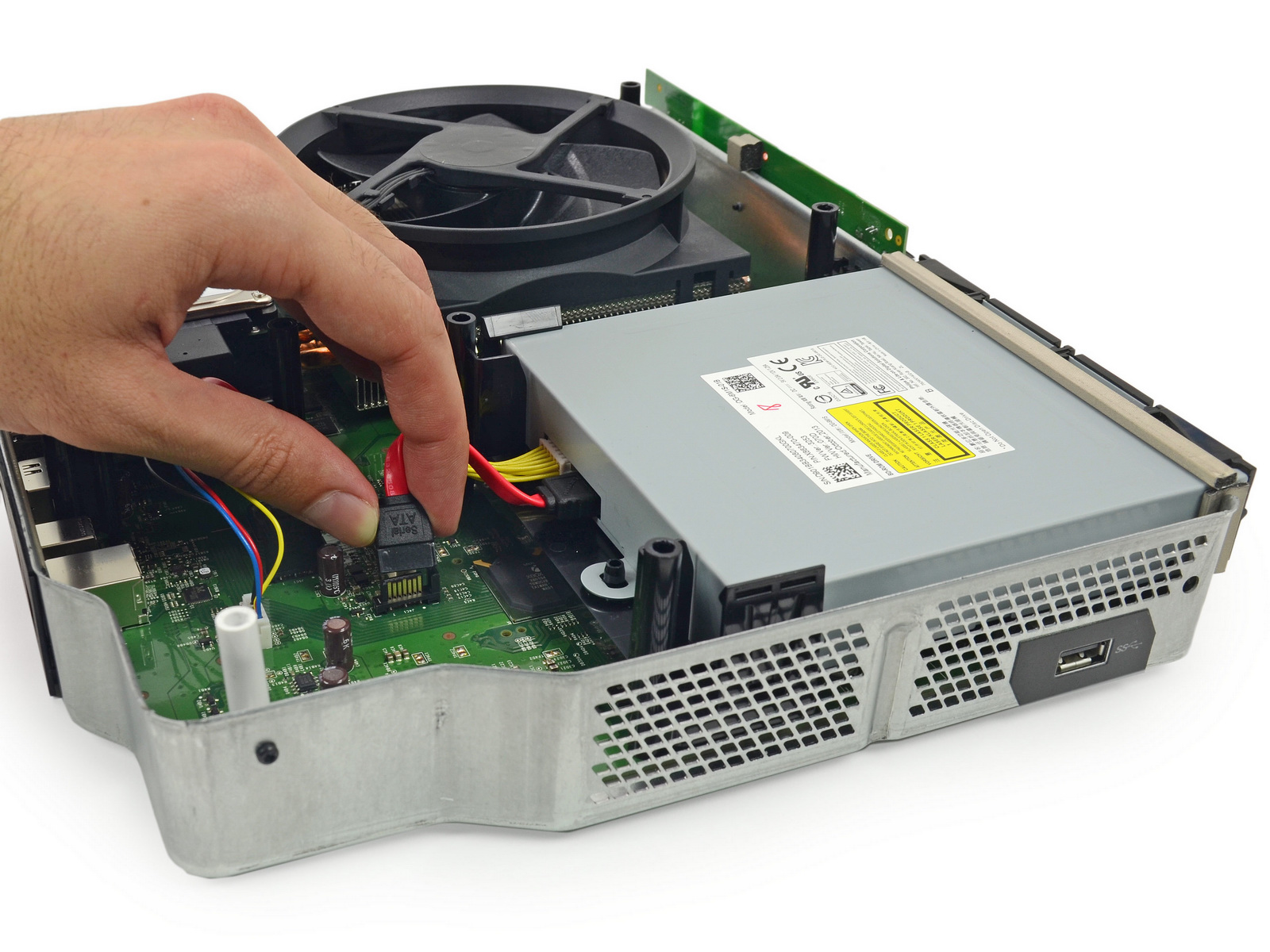

  • 開啟金屬殼上蓋後,就能看到內部幾個顯眼的零組件

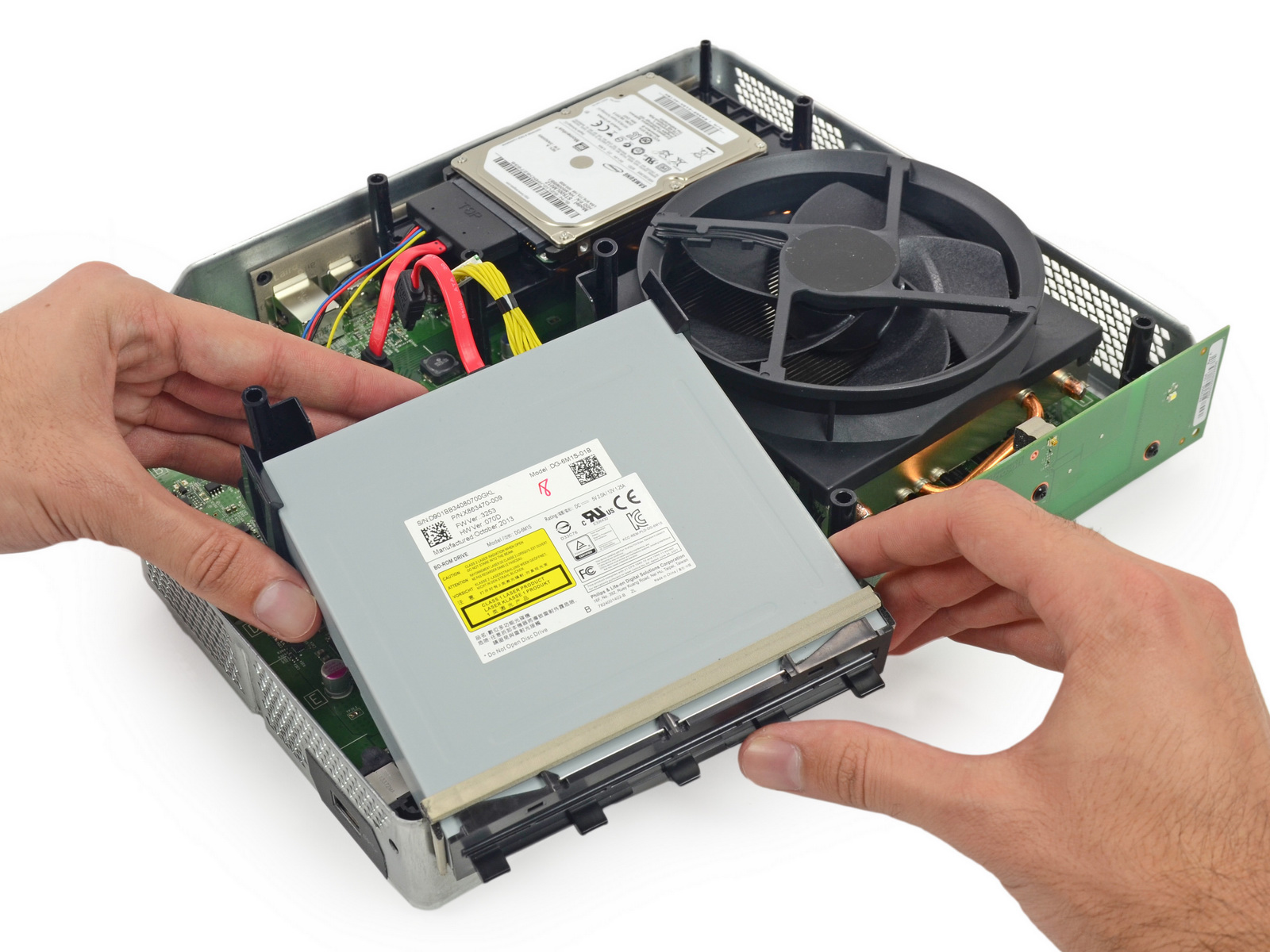

  • 光碟機採用飛利浦建興數位科技(PLDS)提供的 SATA 6X BD-ROM 吸入式光碟機

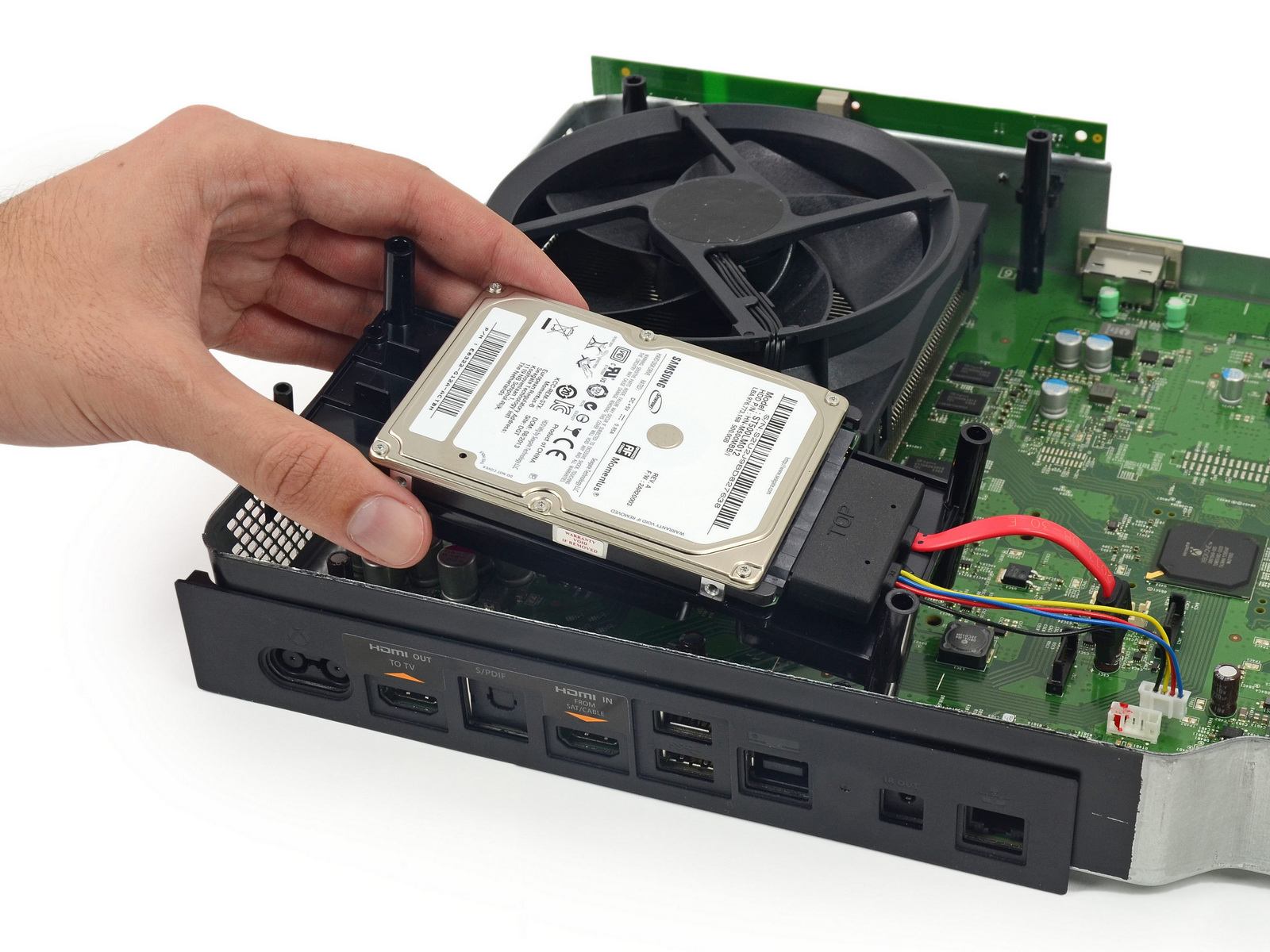

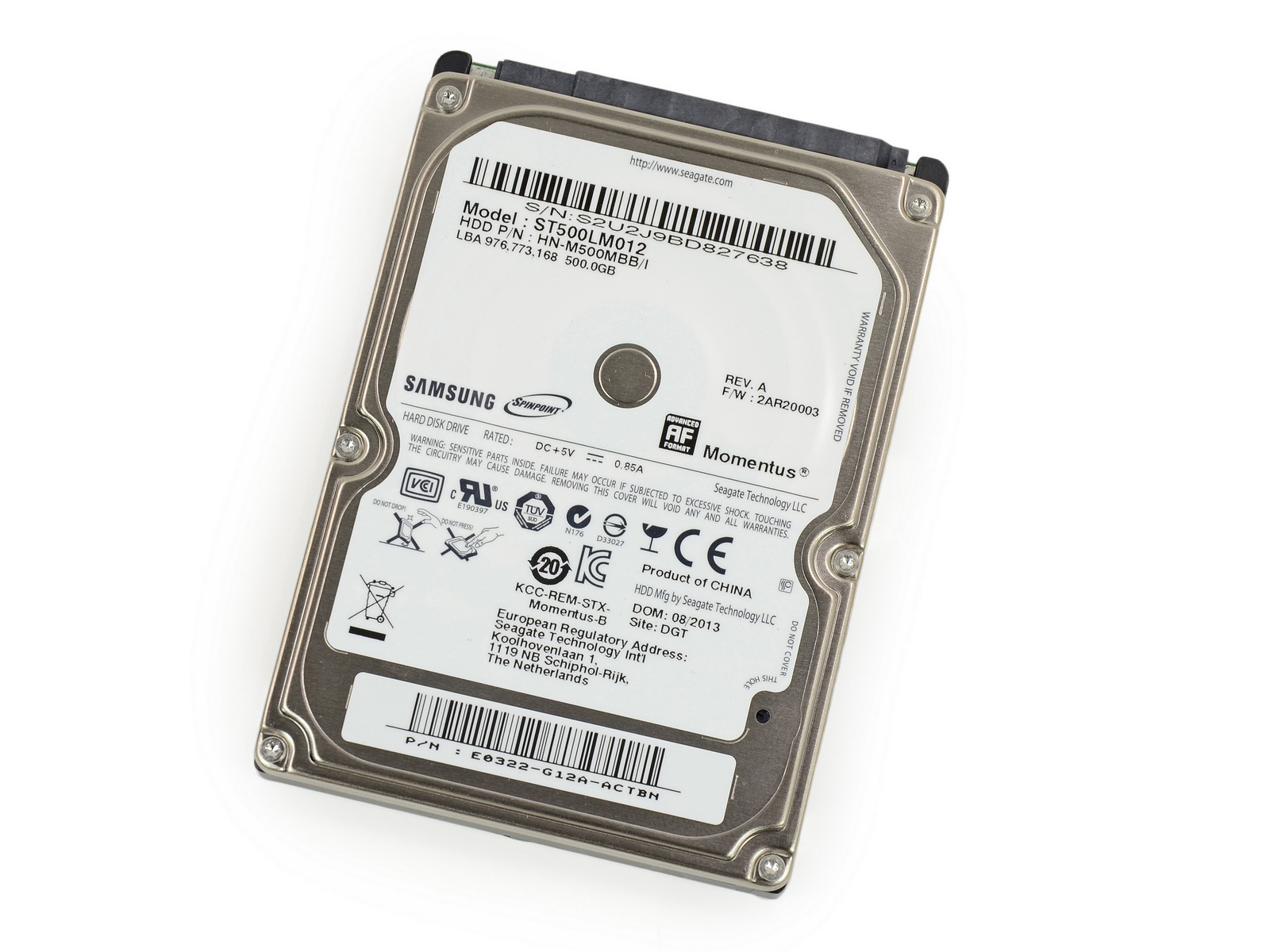

  • 硬碟機採用三星提供的 500GB 5400rpm SATA II 2.5 吋機種,具備 8MB 快取

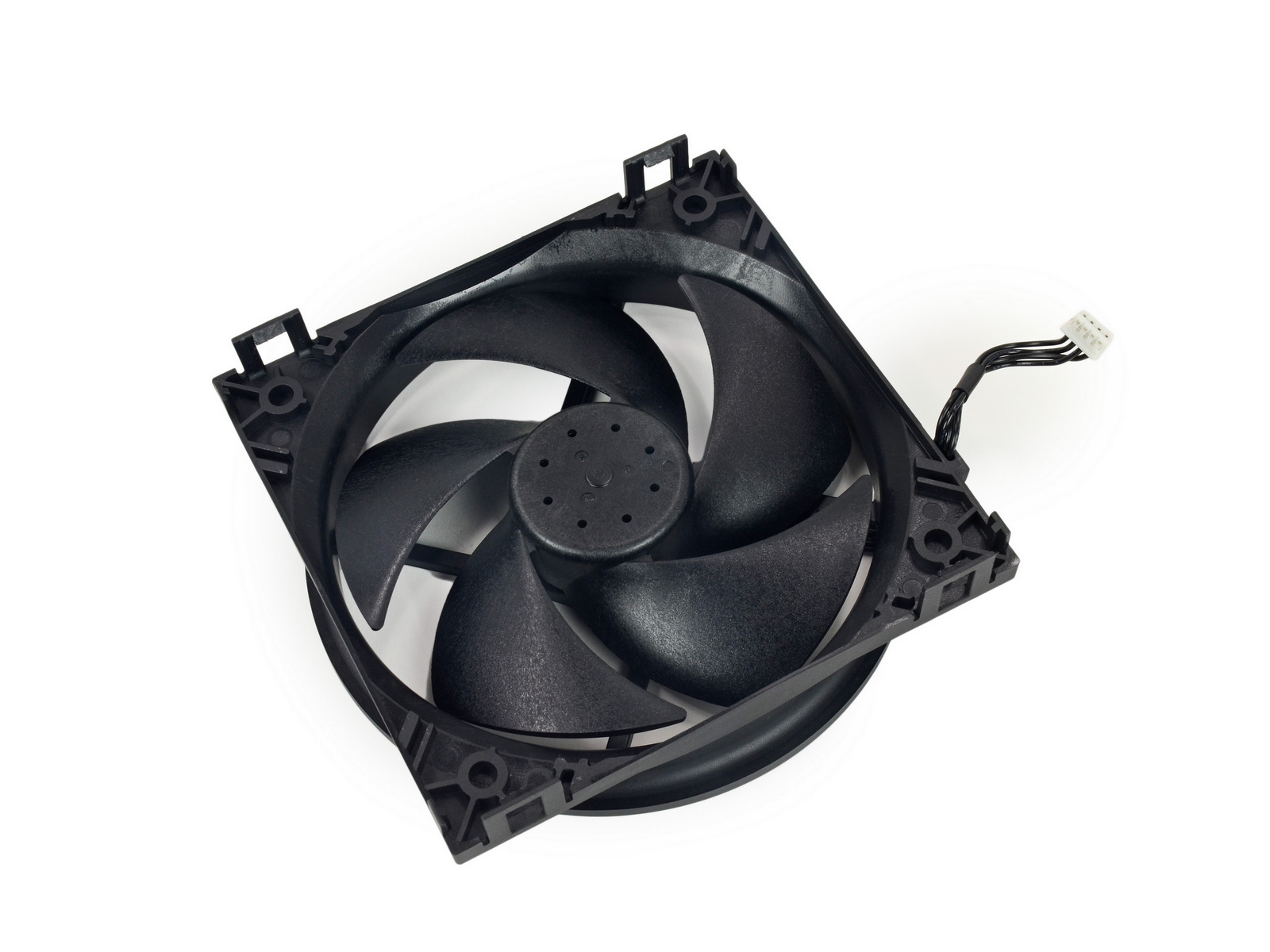

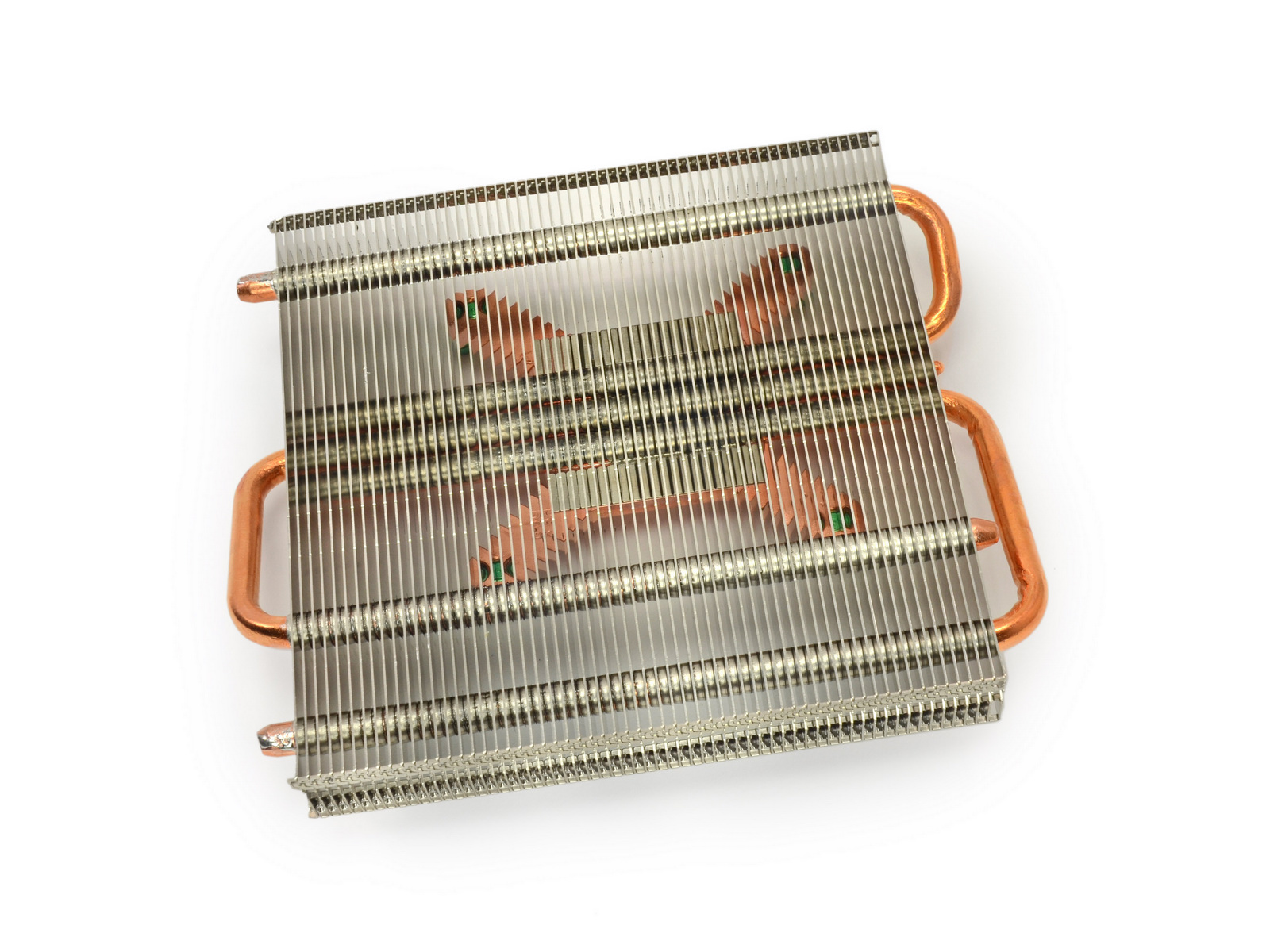

  • 散熱器採用直徑 112mm 的風扇搭配銅底熱導管的散熱片

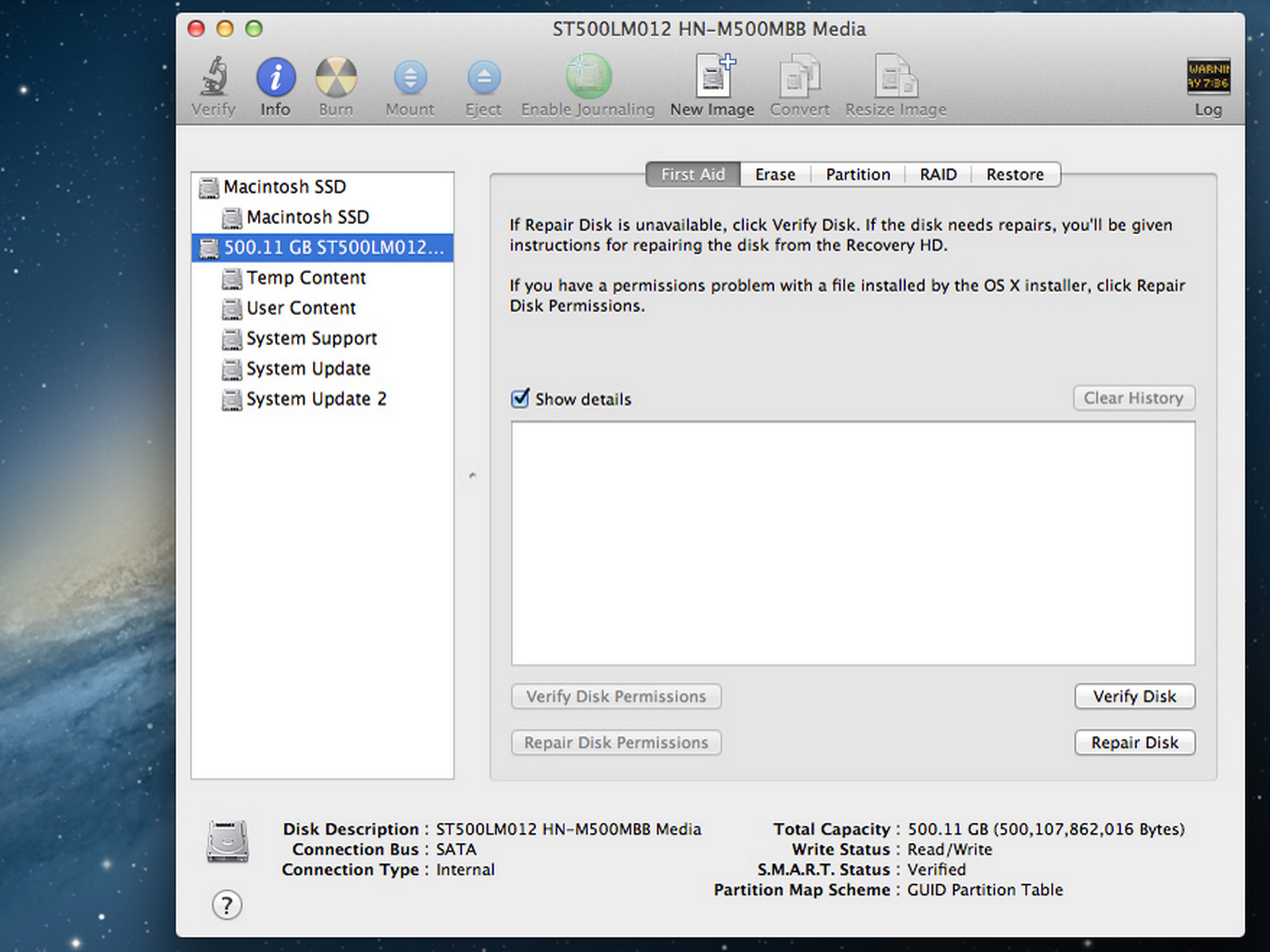

  Xbox One 的硬碟機不允許使用者自行更換,其中劃分了 5 個 NTFS 分割區,包含暫存內容(44GB)、使用者內容(392GB)、系統支援(13GB)與 2 個系統更新(12GB & 8GB)。

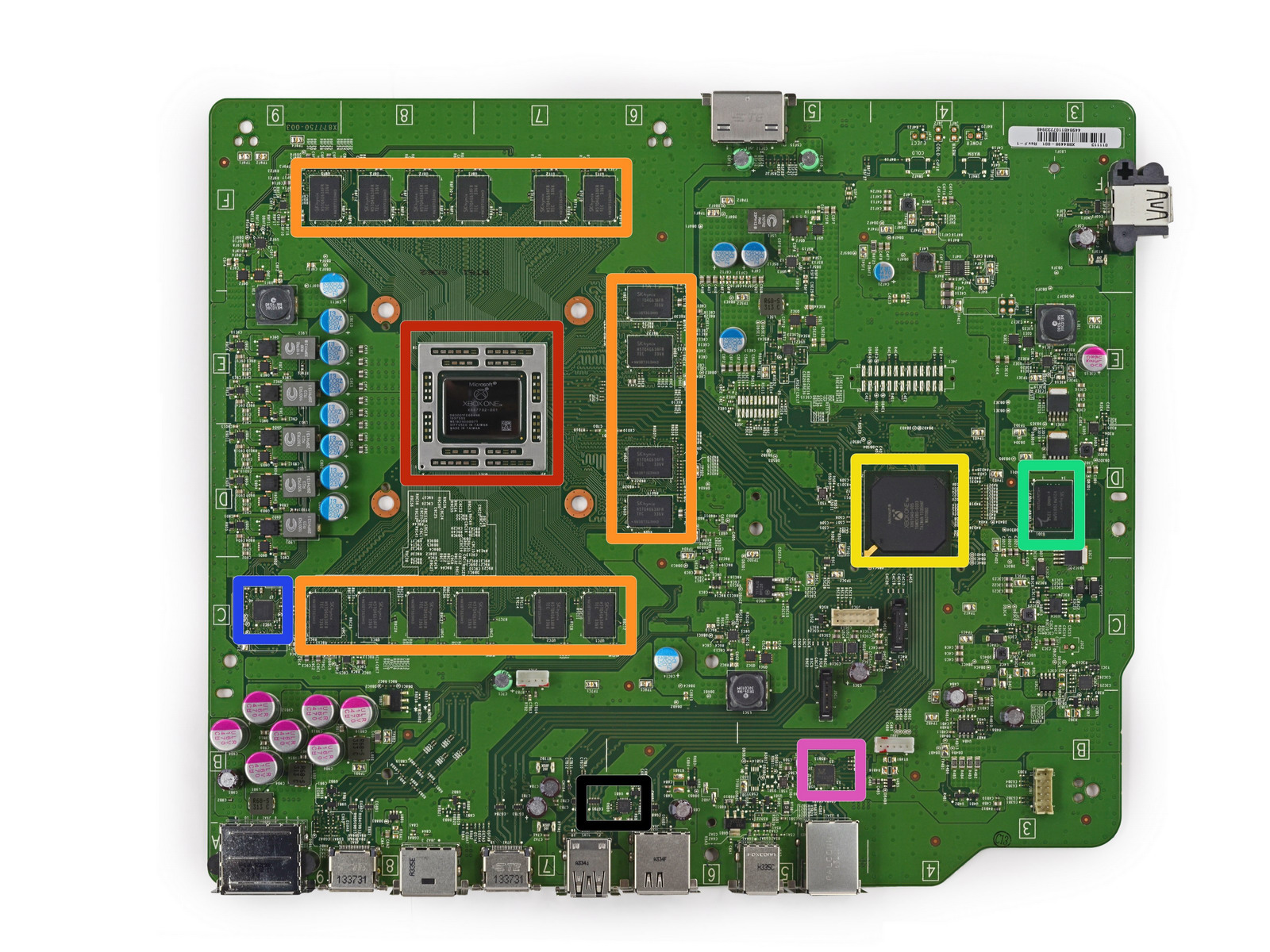

  Xbox One 的主要晶片全都配置在主機板正面,包含整合 CPU 與 GPU 的整合處理器(),16 顆共 8GB 的 DDR3 SDRAM 主記憶體(),南橋晶片(、推測),8GB NAND 快閃記憶體(),整合電源控制晶片(),Ethernet 控制晶片()與高電流負載保護晶片()。

  iFixit 對 Xbox One 維修難易度的評分為 8 分(滿分 10 分代表極易維修)。其中不需要太多工具就能拆解以及簡潔模組化的設計帶來加分。卡榫固定讓拆解變得比較困難,不過沒有使用黏著劑或特規螺絲讓難度不至於太高。難以觸及的硬碟機帶來扣分,想升級或更換硬碟機會破壞保固。

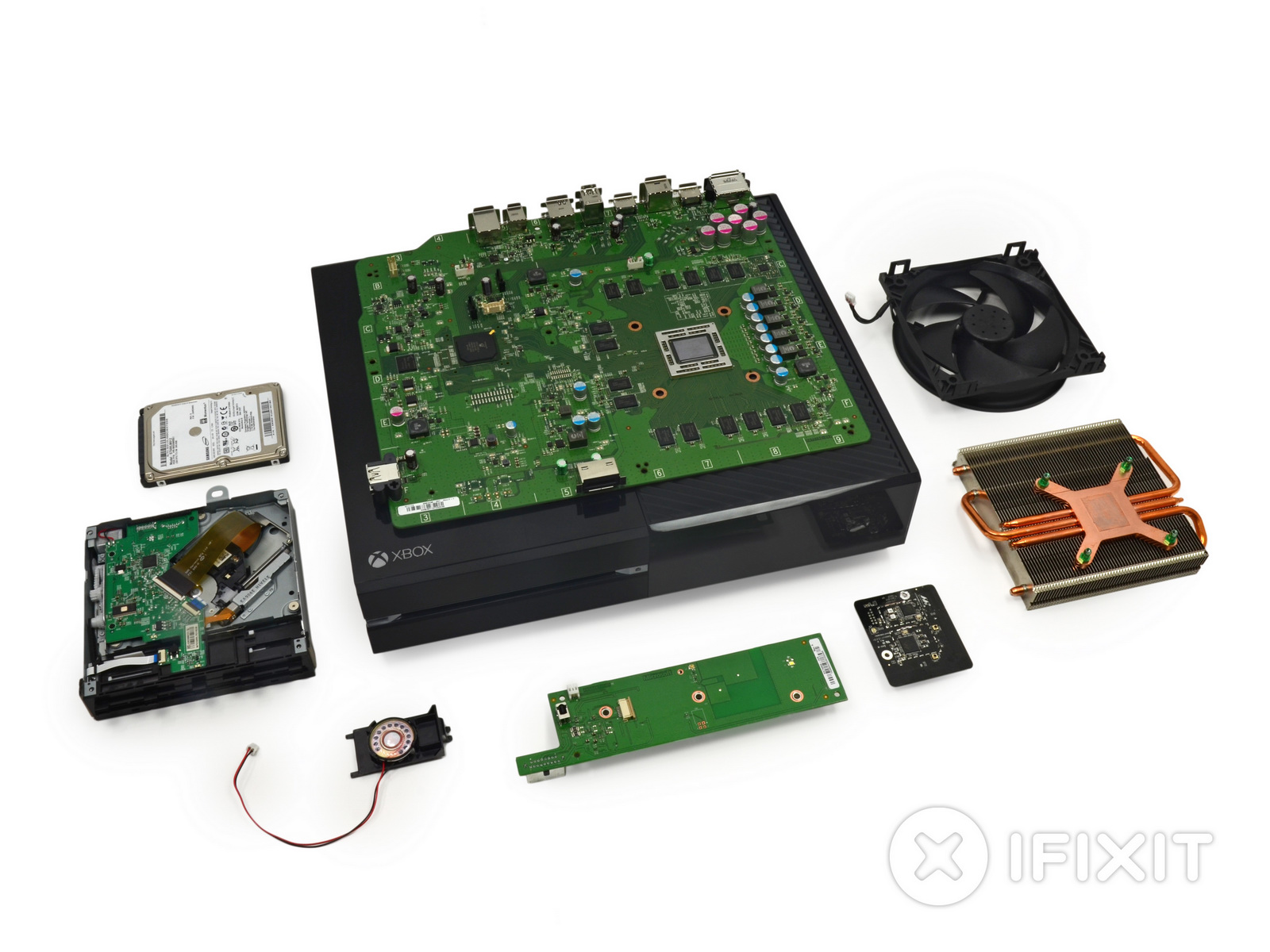

  • Xbox One 主機拆解後的所有零組件




  Xbox One 標準配備的新 Kinect 控制器透過專屬的 AUX 端子與主機連接。

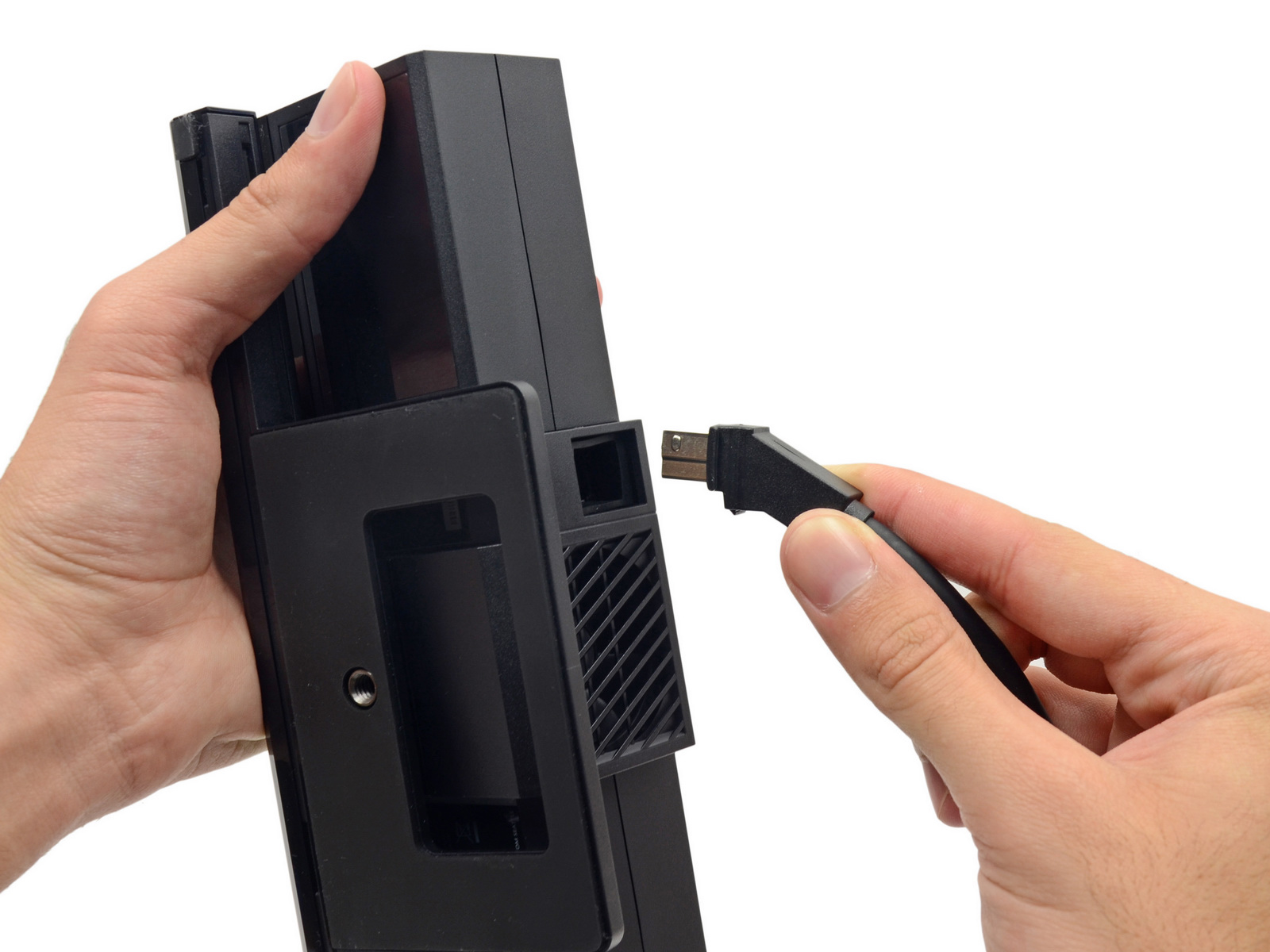

  • 連接用的線材是分離式的

  拆解時必須撕開底部會破壞保固的貼紙,採用六角星形螺絲固定。

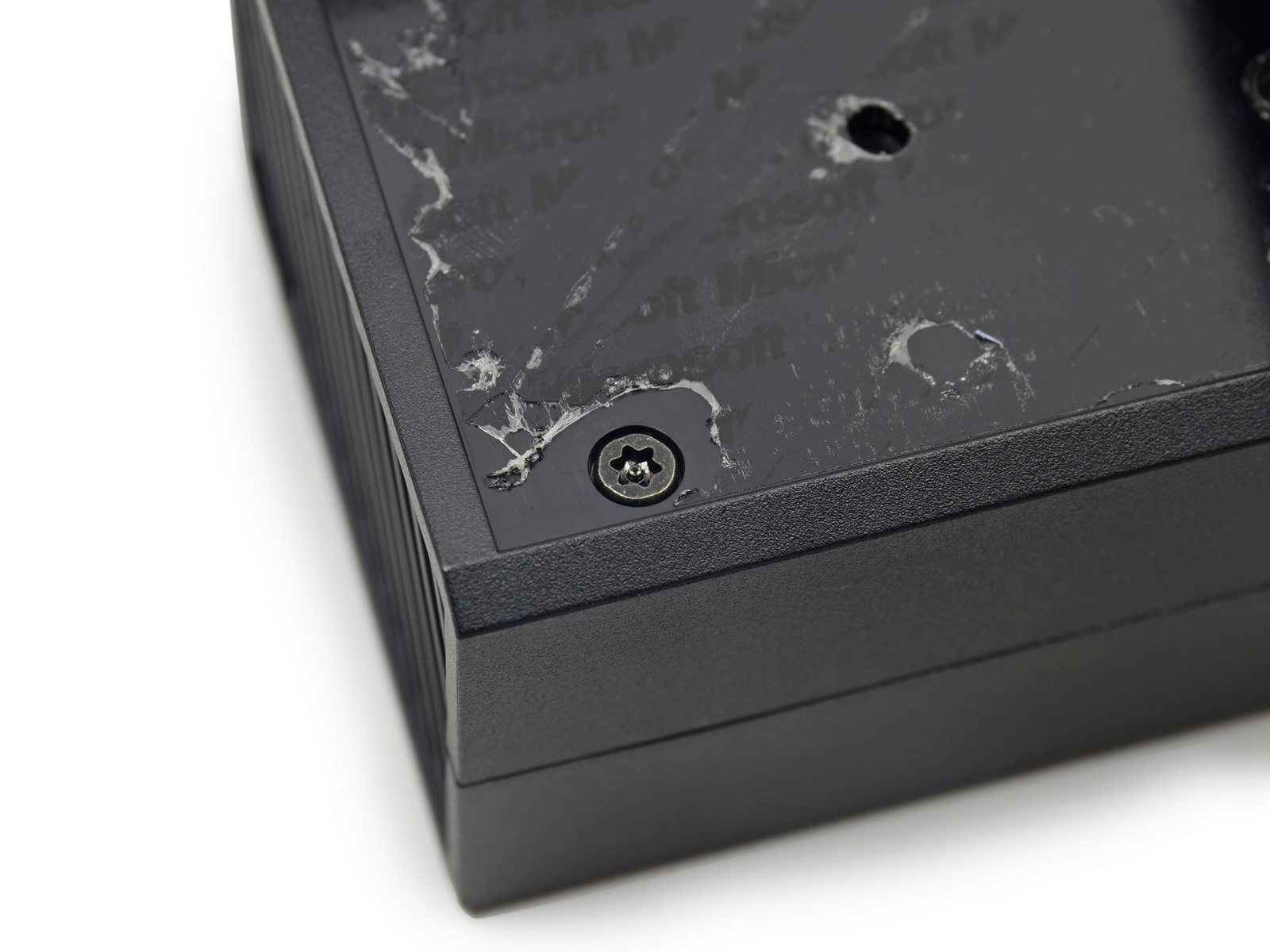

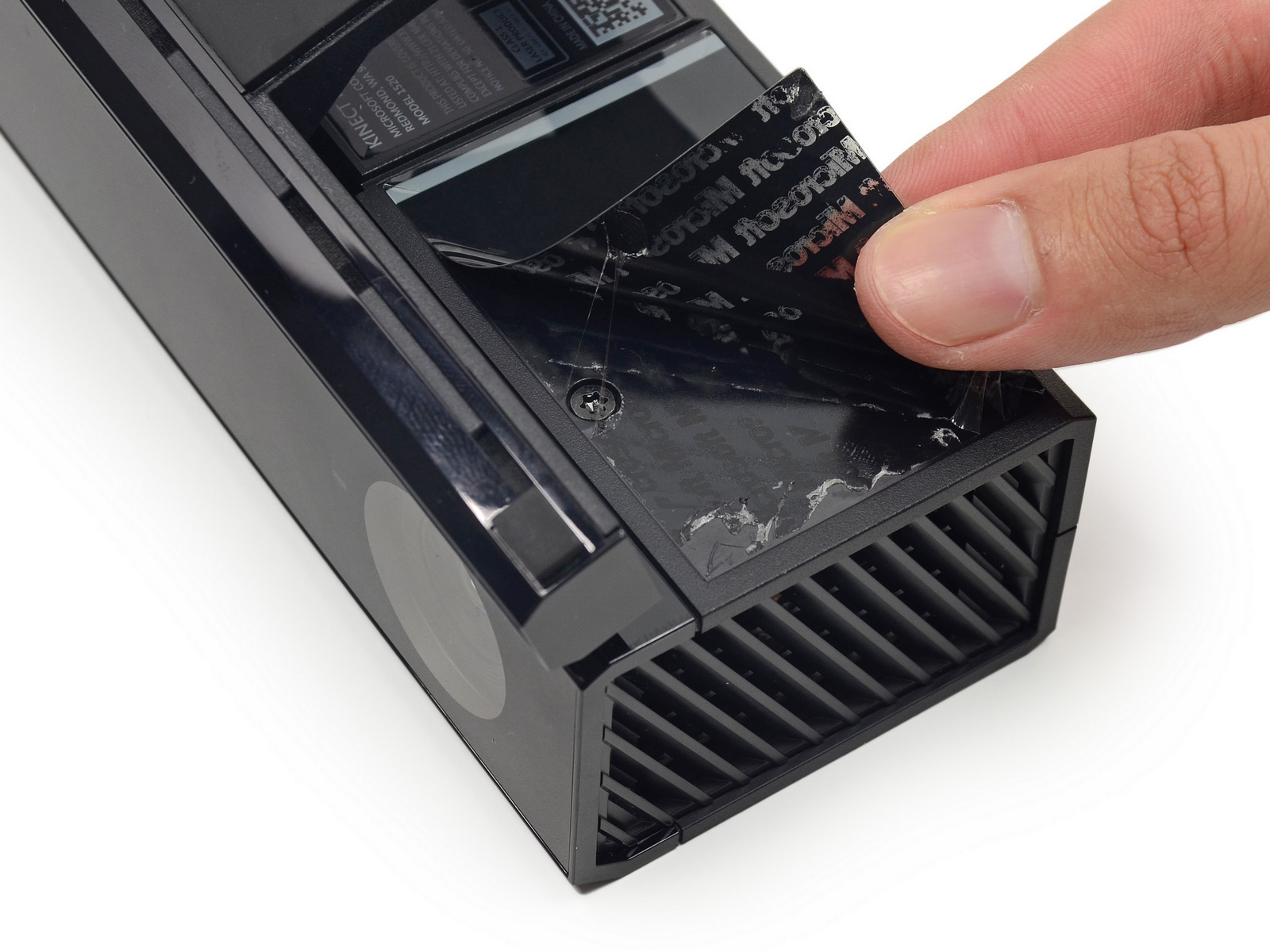

  • 撕開貼紙時會留下 Microsoft 的印記,喪失保固

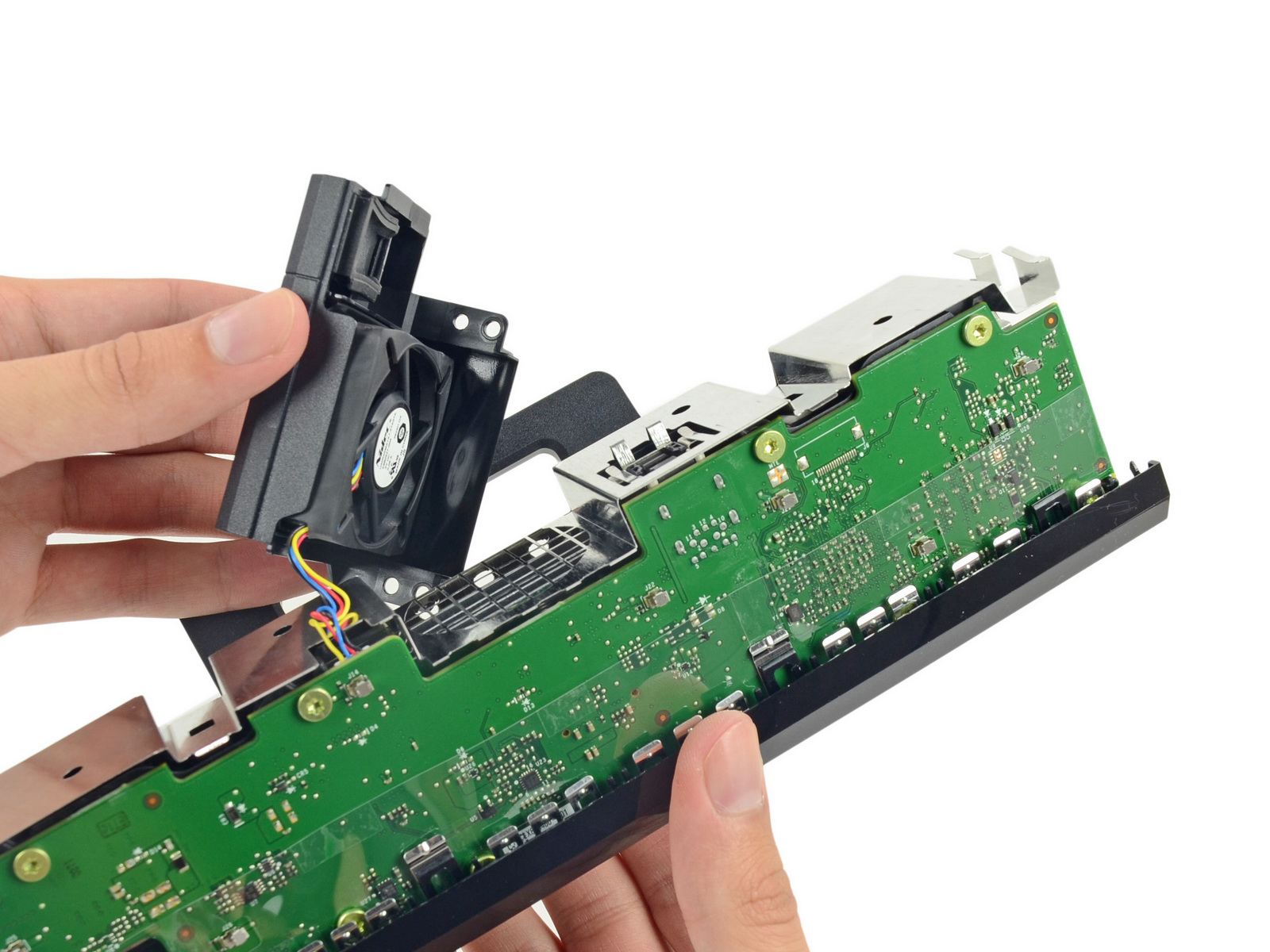

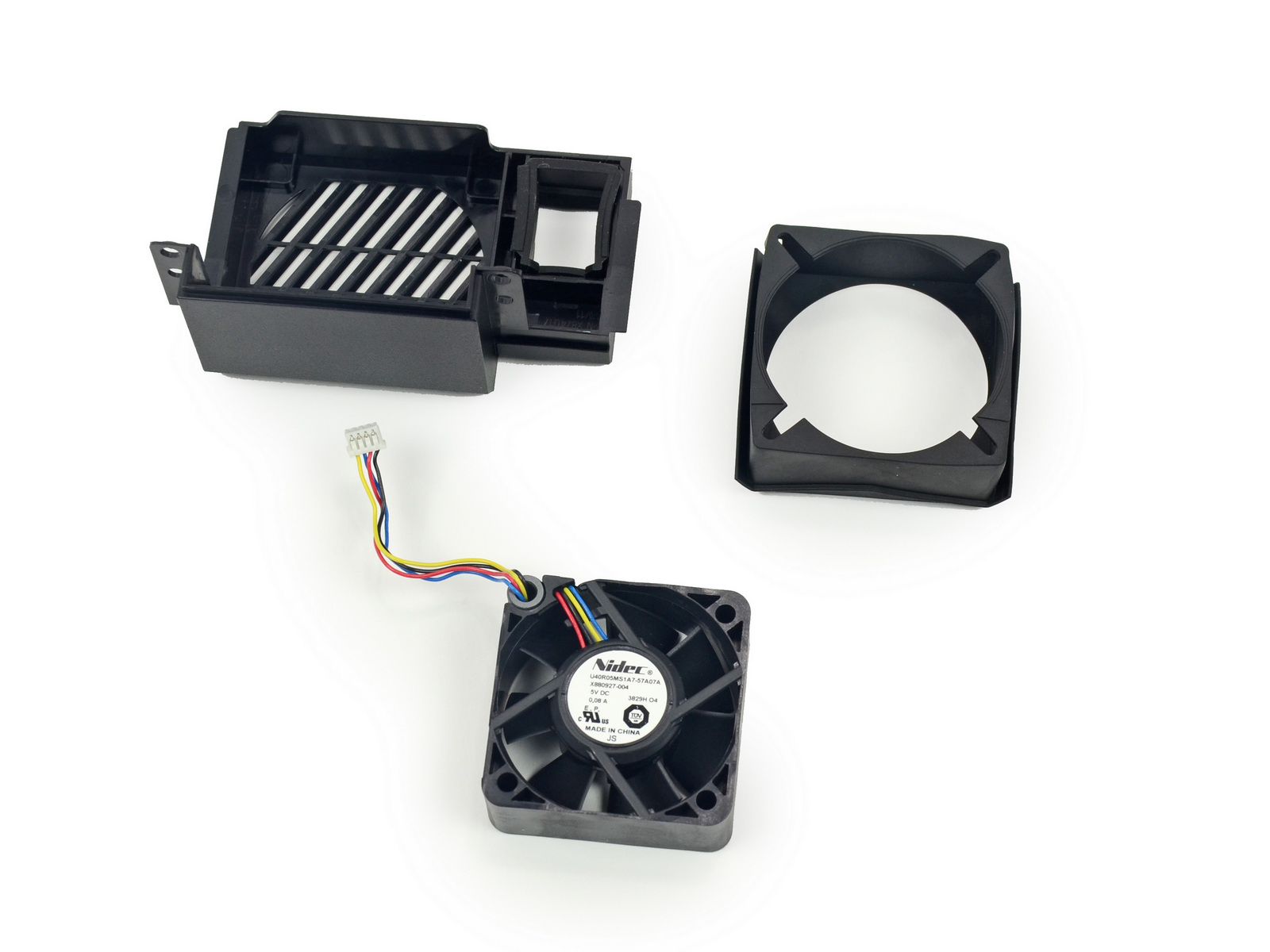

  後方配置 1 組 Nidec 提供的 5V 散熱風扇。

  • 新 Kinect 感測器需要主動散熱

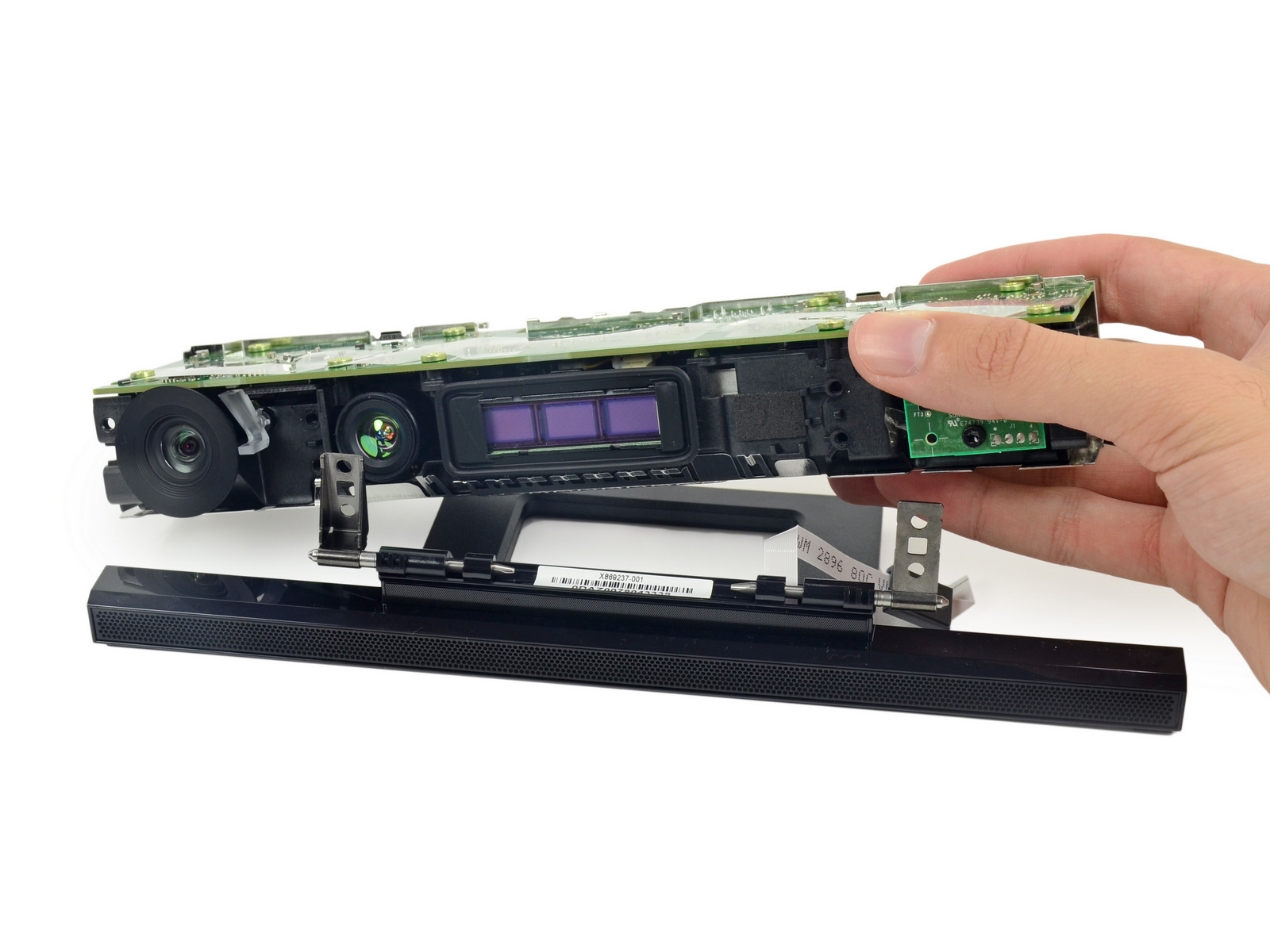

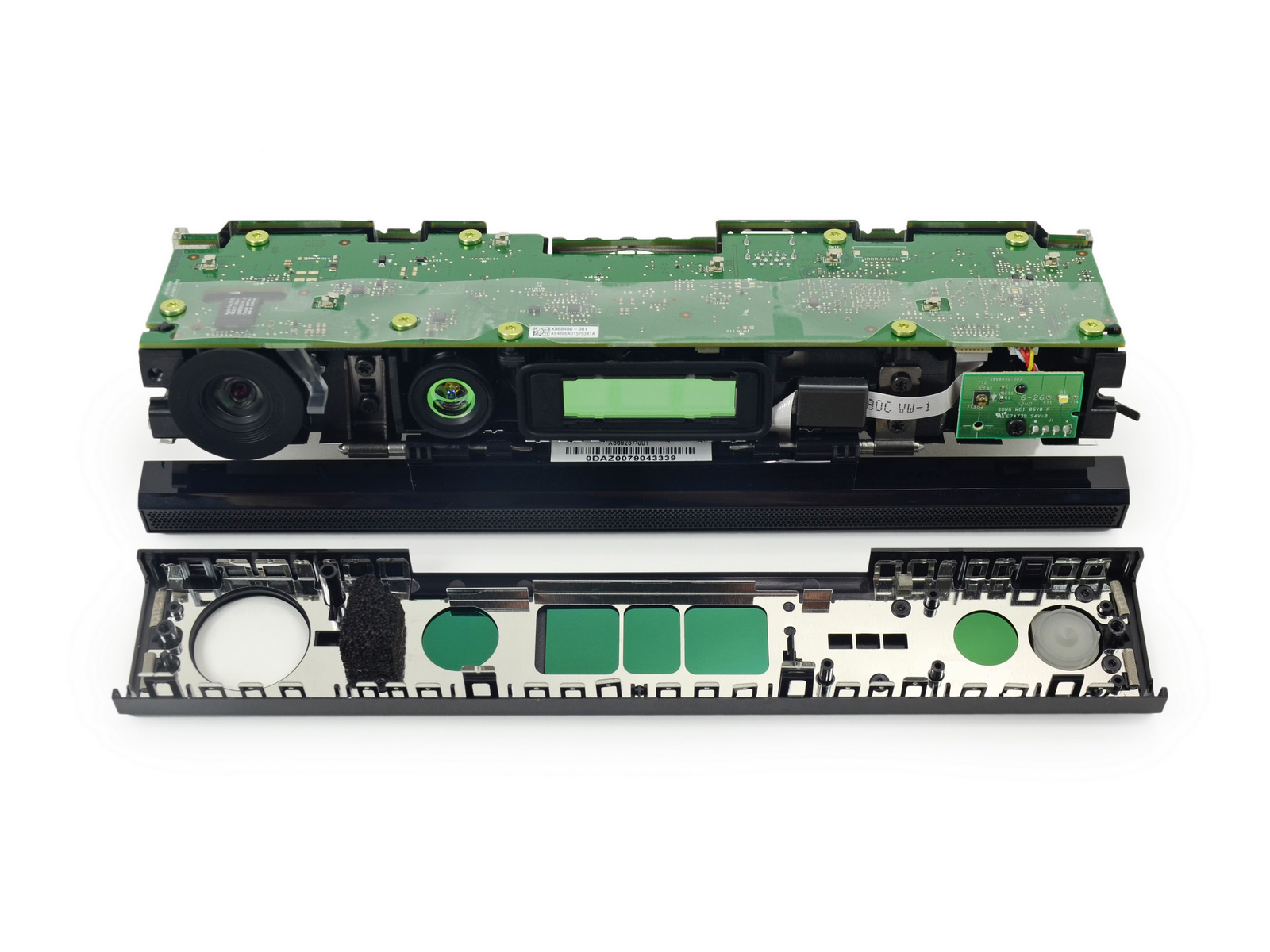

  • 取下面板之後就能看到新 Kinect 感測器的核心

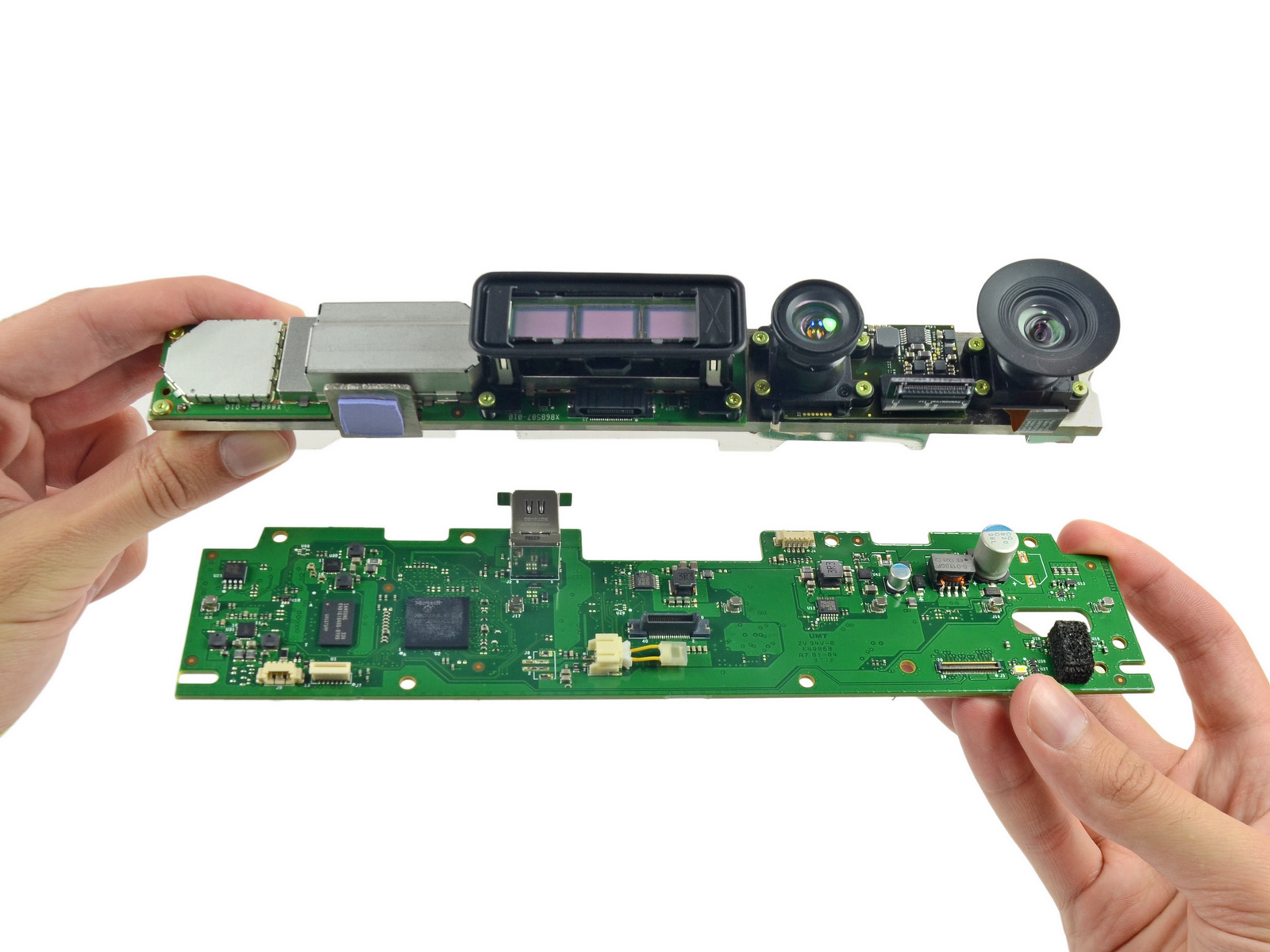

  • 各種感測元件都固定在金屬散熱支架上

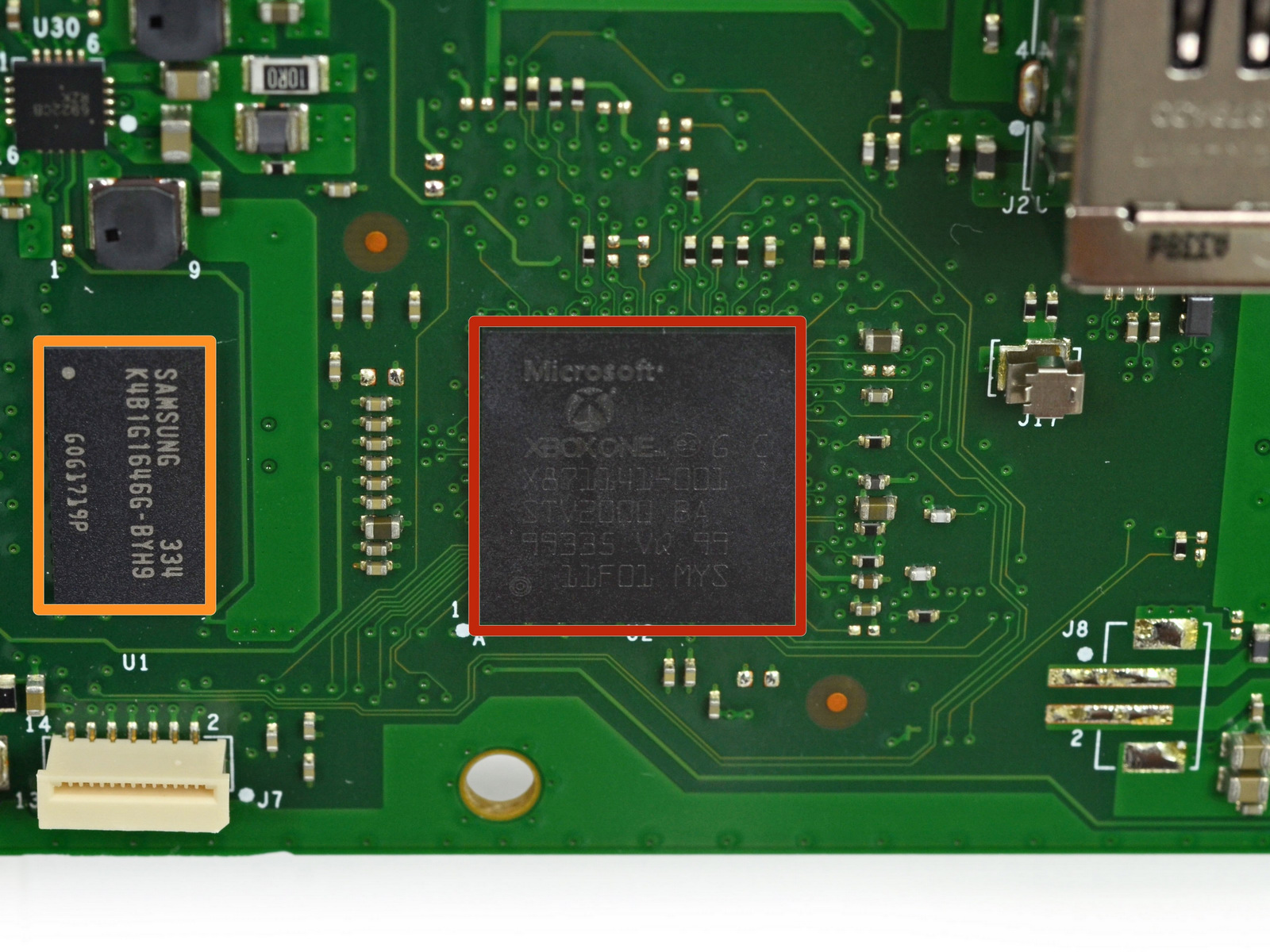

  • 主要處理晶片與 128MB DDR3 SDRAM

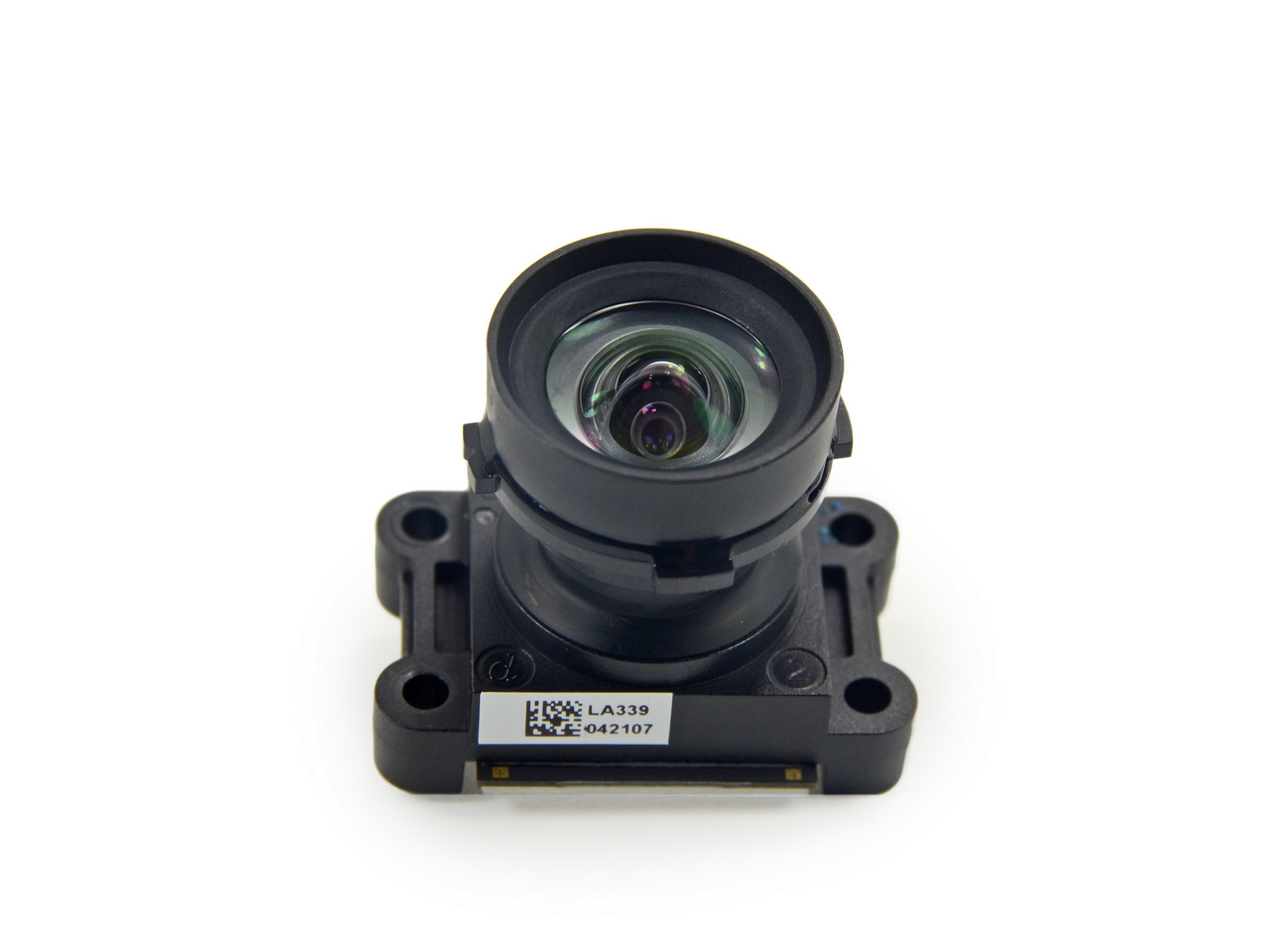

  • 正崴科技提供的攝影機模組

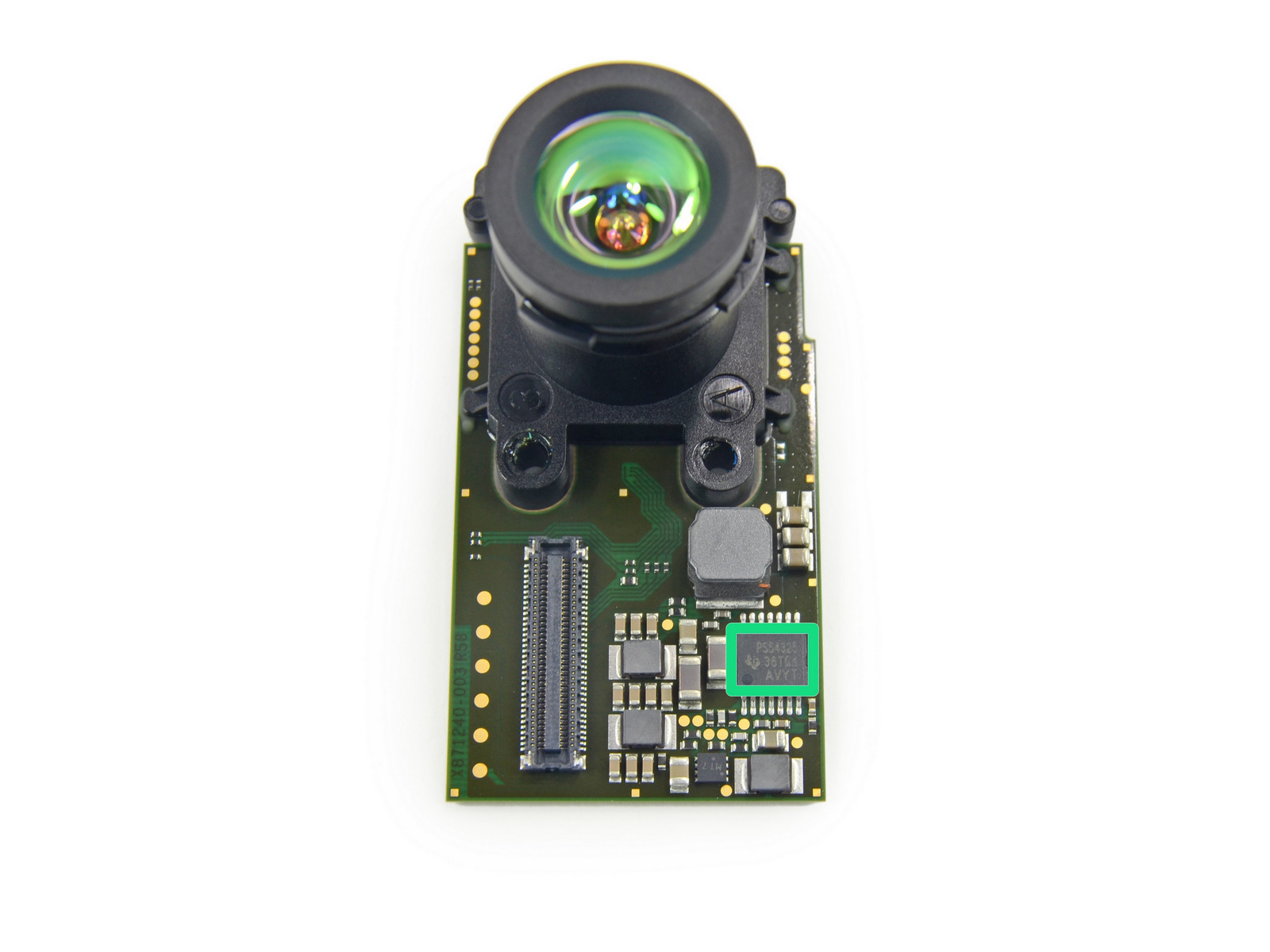

  • 另一組攝影機模組,推測應為偵測距離用

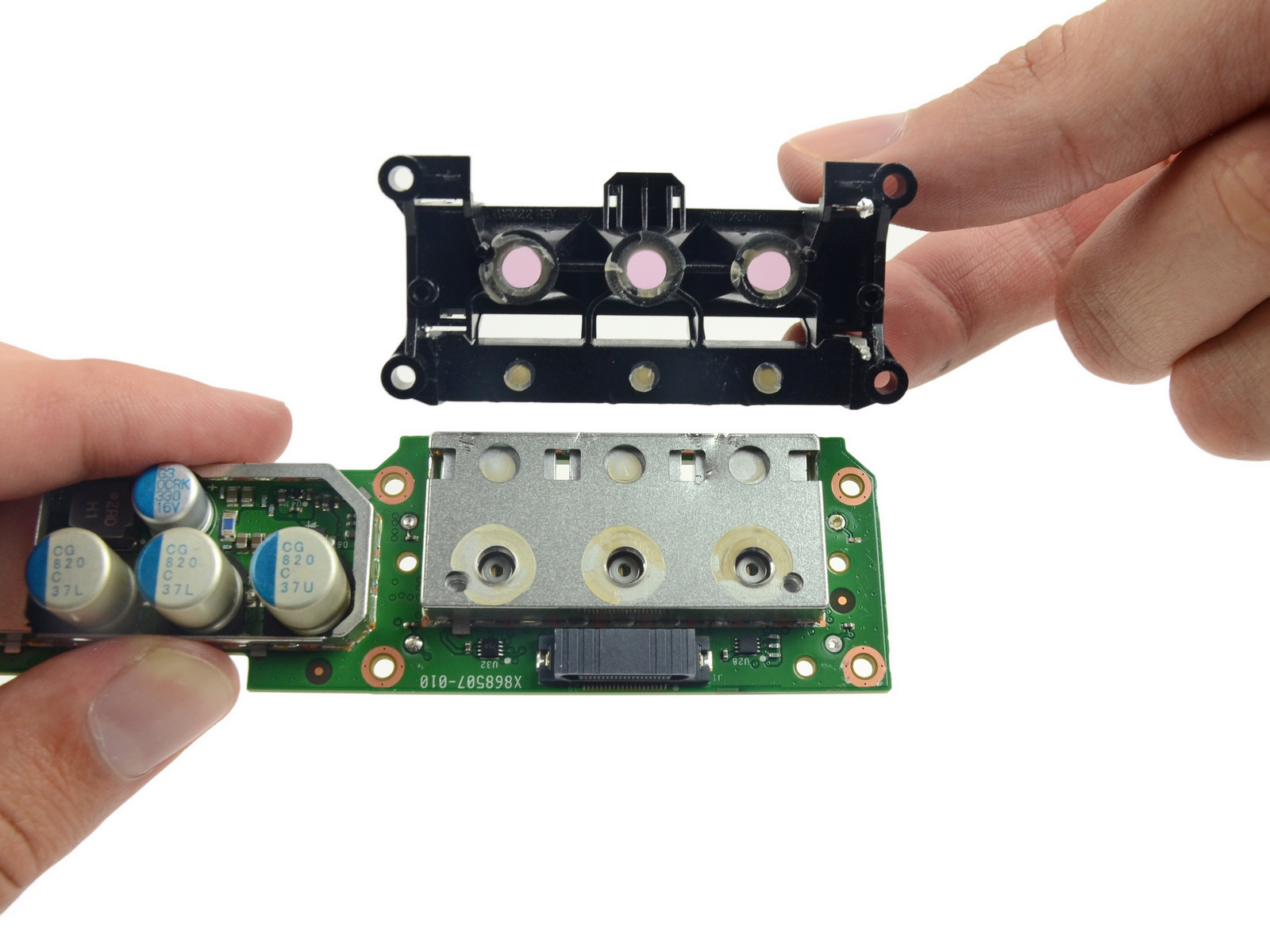

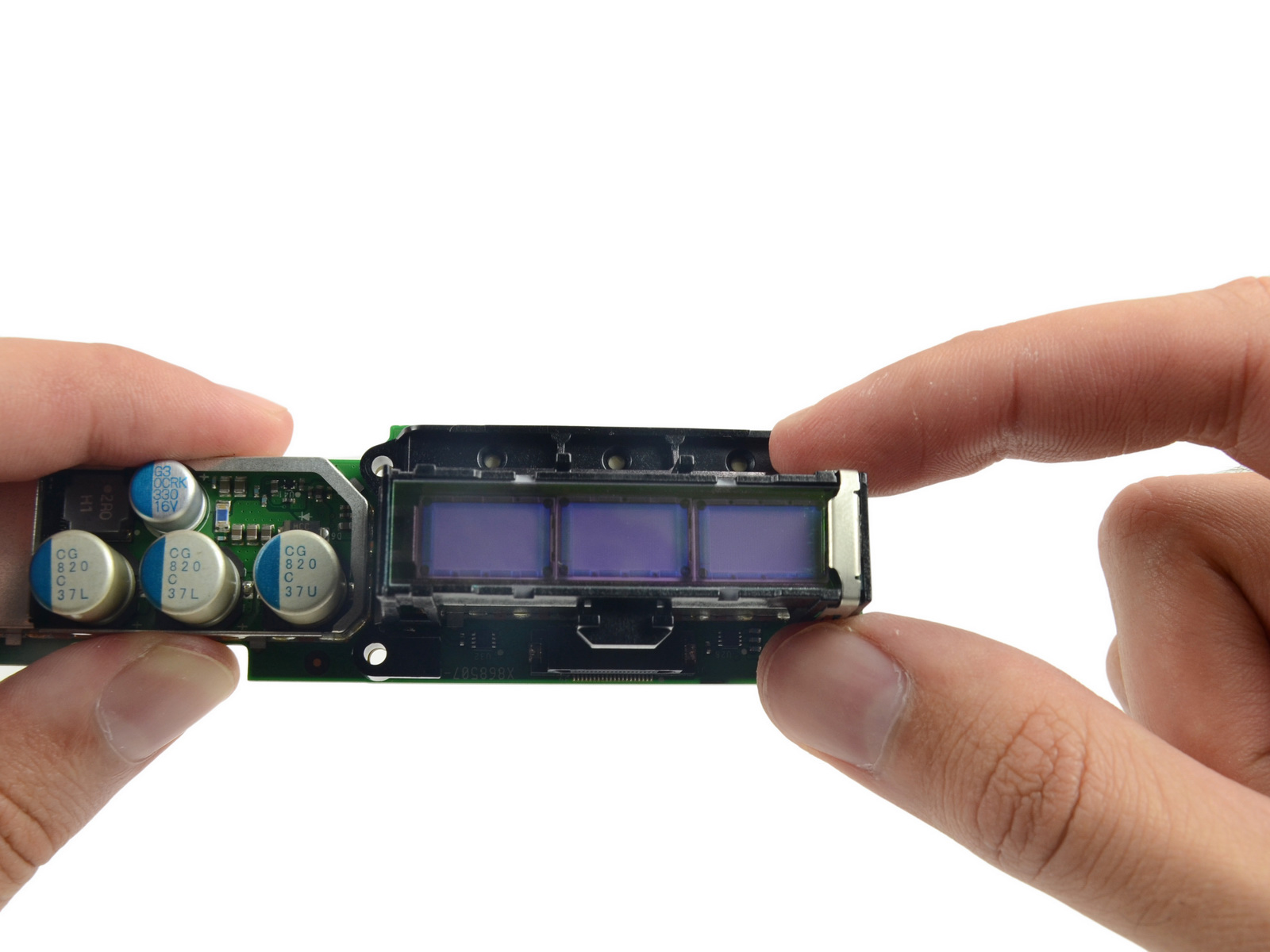

  • 用來發出紅外線以進行距離偵測的 3 組紅外線發射器與濾鏡

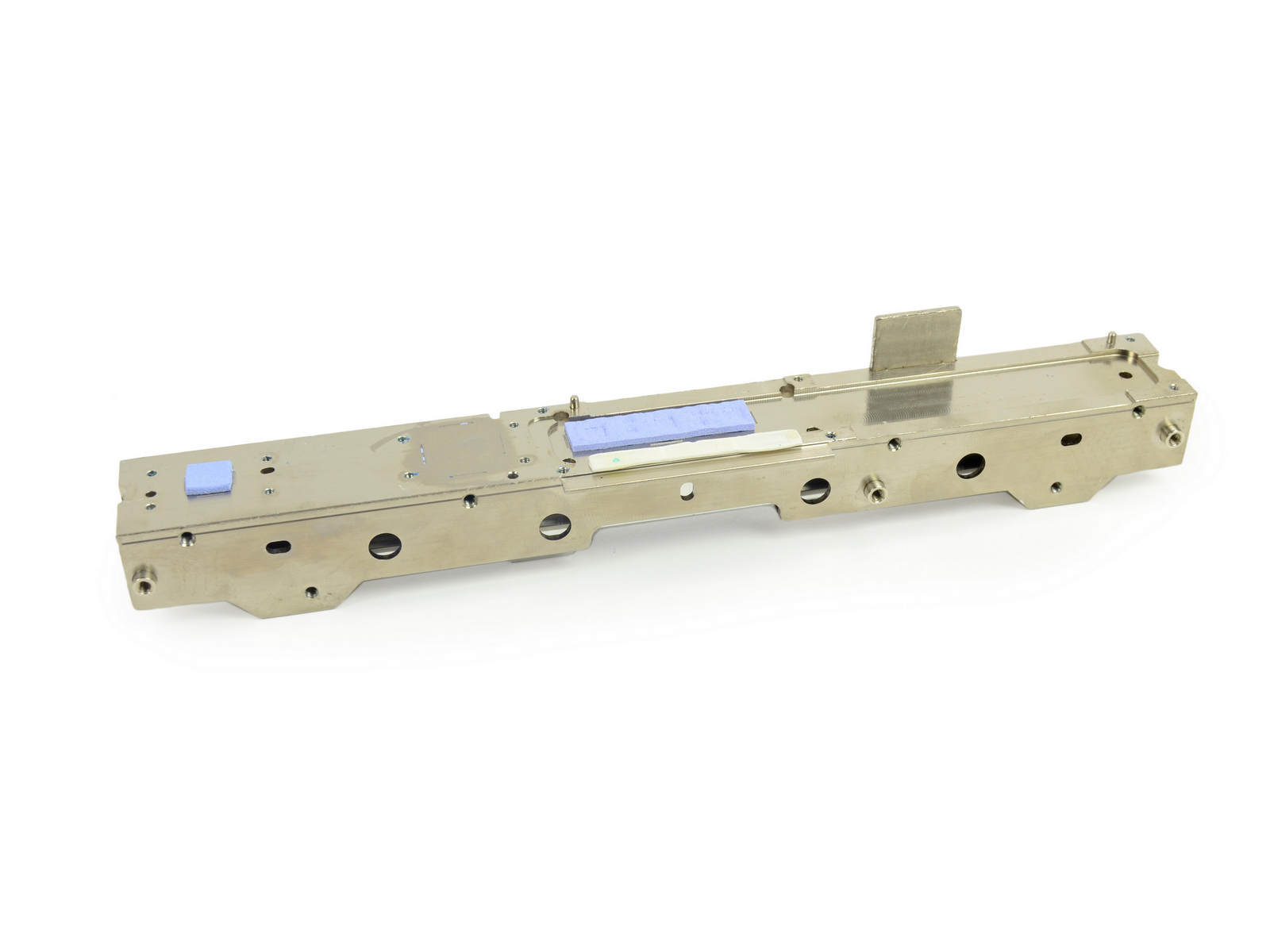

  • 感測元件都貼附在金屬散熱支架上,以維持穩定的工作溫度

  iFixit 對新 Kinect 感測器維修難易度的評分為 8 分。其中能輕鬆更換風扇以及簡潔模組化的設計帶來加分。焊死的 3 組紅外線發射器、隱藏在不可撕毀保固貼紙下的特規螺絲則是帶來扣分。

  • 新 Kinect 感測器拆解後的所有零組件

※ 相關圖片皆引自 iFixit 網站報導
